标题: 英特尔的王牌 Tick-Tock与Ivy Bridge [打印本页]

作者: 驰骋的风 时间: 2011-9-16 09:27
标题: 英特尔的王牌 Tick-Tock与Ivy Bridge
　　Tick-Tock详解
　　Intel现在处理器开发模式是“Tick-Tock”，即每两年更新一次微架构（Tock），中间交替升级生产工艺（Tick）。Nehalem是采用45nm工艺的架构，2009年的Westmere将制作工艺升级到32nm，2010年的Sandy Bridge则升级新架构。依据“Tick-Tock”模式，Ivy Bridge就是Sandy Bridge的22nm工艺升级版。2012年推出“Haswell”，则是采用22nm工艺的新架构。

Intel制作工艺发展进程
　　“Tick-Tock”模式将处理器进行循序渐进的性能升级，每年CPU都可以进行一次性能升级。

　　Tick-Tock祥解：
　　65nm Core（Memrom）- Tock
　　45nm Penryn － Tick
　　45nm Nehalem – Tock
　　32nm Westmere – Tick
　　32nm Sandy Bridge – Tock
　　22nm Ivy Brtdge – Tick
　　22nm Haswell – Tock
　　15nm Broadwell – Tick
　　15nm SkyLake – Tock
　　11nm Skymont – Tick

作者: 驰骋的风 时间: 2011-9-16 09:30

　　22nm Ivy Bridge
　　根据英特尔最近刚刚向客户展示的最新路线图显示，22nm Ivy Bridge架构预计将于2012年上半年正式发布，这与Intel遵循的“Tick-Tock”模式严格契合。Intel预计将于今年第四季度开始尝试量产22nm Ivy Bridge，但是正式上市需要等到2012年上半年。这也是保罗·欧德宁在2010年的IDF大会上确认过的。

Ivy Bridge将在2011年第四季度开始生产

22nm Ivy Bridge将在第四季度生产
　　32nm Sandy Bridge已经实现了处理器、图形核心、视频引擎的单芯片封装，其中图形核心拥有最多12个执行单元，支持DX10.1、Open GL 2.1。在此基础上，22nm Ivy Bridge会将执行单元数量翻一番，达到最多24个，会来带性能上进一步提升。Ivy Bridge还会加入对DX11的支持。

　　基于Ivy Bridge架构的新一代桌面平台将会叫做Maho Bay，此平台对应的芯片组将会是Panther Point PCH。另外，对应桌面平台还将会有一个基于Ivy Bridge的移动平台。

　　未来处理器领域整合趋势已经相当明显，Intel仍然会将图形核心整合到CPU内部，与其搭配的依旧是DMI总线芯片组，并且支持FDI功能，可以支持同时输出两屏或者三屏显示。在13日马博的关于22纳米工艺的讲座中，已经确定Ivy Bridge架构支持FDI技术。

作者: 驰骋的风 时间: 2011-9-16 09:30

　　3D晶体管结构：Tri-Gate
　　于今年底投入批量生产的22nm Ivy Bridge架构会采用称为三栅极（Tri-Gate）的3D晶体管结构设计。目前所用的半导体晶体管集成电路都是2D的，即半导体晶体只生在平面内，而3D晶体管却在三维中。3D晶体管技术不仅提高了集成度，而且可以减少50%以上的漏电流，在理论上所有半导体芯片今后可以减少一半的功耗。

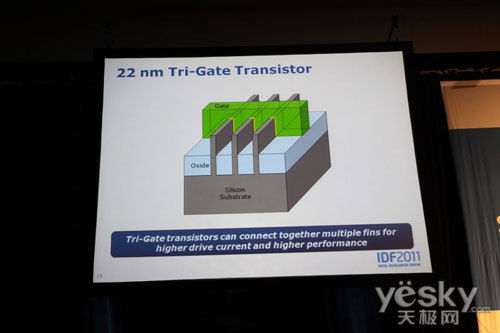

3D晶体管解析
　　与之前的32nm平面晶体管相比，22nm 3D 三栅极晶体管在低电压下将性能提高了37%。只需消耗不到一半的电量，就能达到与32nm芯片中2D平面晶体管一样的性能。

3D晶体管解析
　　Intel公司总裁兼首席执行官欧德宁表示：“英特尔的科学家和工程师通过采用3D结构，再一次实现了晶体管的革命。随着我们把摩尔定律推进到新的领域，3D结构将帮助我们打造令人惊叹且能改变世界的设备。”

作者: 驰骋的风 时间: 2011-9-16 09:33

　　Ivy Bridge将原生支持四个USB3.0/PEI-E3.0
　　2012年初，Intel将推出的Ivy Bridge架构第三代酷睿处理器，制造工艺升级为22nm，芯片组也更新换代成Panther Point，按惯例将命名为7系列（P77、H77）。该芯片组集成两个EHCI USB2.0控制器支持14个USB2.0接口，新加入的XHCI USB3.0控制器则共享其中四条通道，从而提供最多四个USB3.0接口。

Ivy Bridge架构图
　　Ivy Bridge使用新的22nm制造工艺，集成CPU、GPU图形核心、IMC内存控制器、PCI-E控制器等模块。其中图形部分升级到下一代HD Graphics核芯显卡，支持Direct X 11、Open CL1.1和增强的视频编码、解码、转码能力；内存部分仍然支持双通道DDR3 1600内存，特定型号支持ECC错误校验；PCI-E部分不但继续支持PCI-E 2.0 x4，还会首次迎来新一代的PCI-E 3.0标准，而且是完整的全速x16，因此独立显卡可搭配单路PCI-E 3.0 x16或者双路PCI-E 3.0 x8。

第5页 Ivy Bridge芯片组支持

　　Ivy Bridge芯片组支持
　　Ivy Bridge将重点搭配新一代Panther Point 7系列芯片组，仍然是单芯片设计，但是也会在一定程度上兼容现有的6系列芯片组。Ivy Bridge搭配7系列芯片组支持三台显示器独立输出，原生集成USB 3.0控制器（四个USB3.0接口）等等。

Ivy Bridge支持特性
　　除此之外，7系列芯片组仍是两个SATA 6Gbps和四个SATA 3Gbps接口，PCI-E扩展也是PCI-E 2.0 x8，并没有升级到PCI-E 3.0，仍需要第三方芯片支持。CPU和芯片组之间通过DMI总线互联，而且还会有FDI总线支持集显视频输出。

Ivy Bridge支持三屏显示
　　在技术特性上，Ivy Bridge变化很小，vPro商业管理、Turbo Boost智能加速、Hyper-Threading超线程技术、AVX1.0和AES指令集完全继承下来。只是主动管理技术会升级到AMT 8.0，还可能会加入一些新的AES指令。
