标题: Unity3D类分析——Texture2D

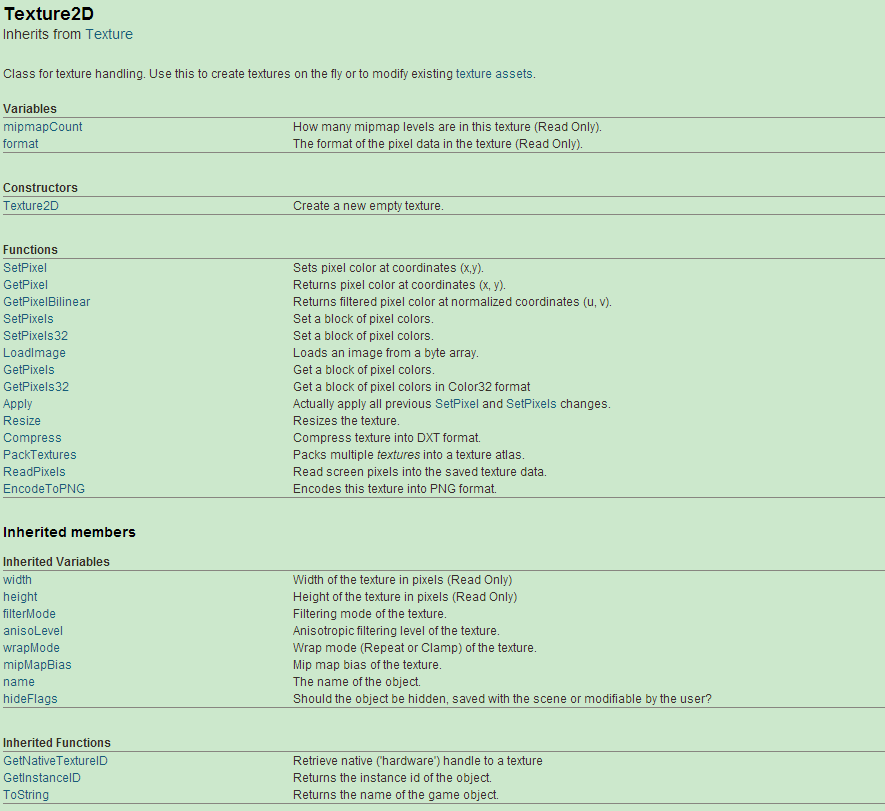

1. 帮助文档：

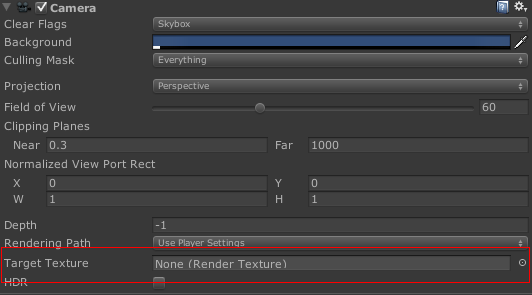

2. 继承关系 Texture2D 继承与Texture 而Texture继承与Object，这也是我为什么跳过Texture类，设计Texture类的目的是因为还有三个子类叫做 Texture2D、Texture3D和 RenderTexture的类。这里先简单说一下RenderTexture这个类，这个类其实也是一个Texture，只是渲染到纹理的特效承载器。具体的使用方法：在每一个Camera的属性中，都有一个Target Texture。这个的意思是这此相机的渲染目标是什么，如果为空就是指的屏幕，但是它的目标也可以是一个 RenderTexture

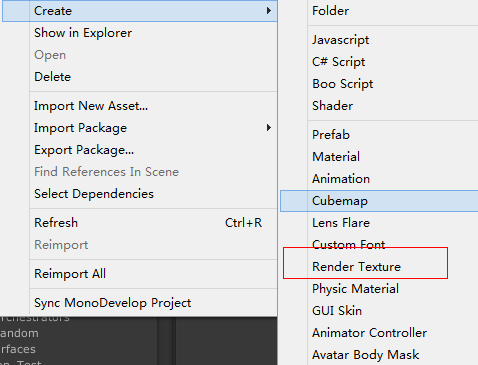

新建一个 Render Texture

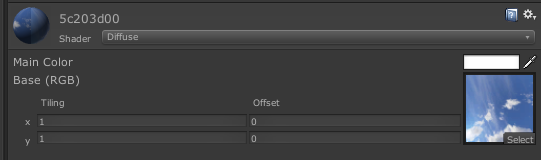

这时候将你创建的 Render Texture 拖拽带Camera的那个属性上去就行了，这时候，相机所看到的任何东西都将放到你所创建的Texture上去了。3. Texture2D的性质我们对这一类的类分析是，需要从另外一个角度知道，那就是他的内部结构，所以这就涉及到一个Texture 究竟是什么？所得通俗一点，Texture就是图片，他还有一些其他的称呼，比如纹理，材质等等，这些名称是在不同的场合或者说起到不同的作用的时候名称，（其实当时他已经不仅仅是一张图片了，而是程序取走了他的信息和数据的重新应用）。我们首先得知道，一张图片代表了什么，他携带了怎样的信息。一张图片其实就是一张携带着像素信息的文件：我们首先将图片放到二维坐标系里，这时候，我们就可以给每一个像素定位，并获取每一个像素或者设置每一个像素信息了。我们在应用的时候，也是在利用这些信息，比如我们将一张图片拖拽到了一个GameObject上的时候，出现这样的：

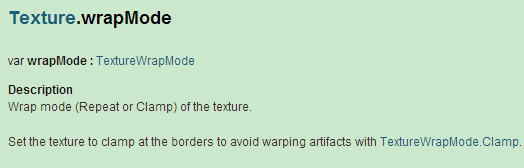

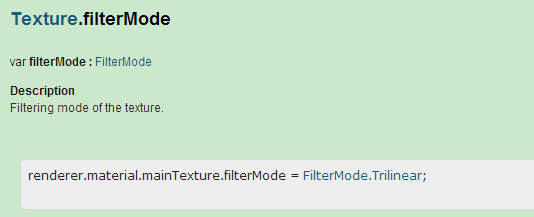

这个过程，其实越过了几步，我来说明一下，当我们拖拽过去的时候，编辑器为我们首先创建了一个材质球，之后得到我们拖拽的那张图片，作为Base的参数这个时候，这个材质会获取这张图片的信息，比如每一个像素的颜色，并给材质设置好相同的颜色，如果你将材质给别人贴过去，那么那个GameObject就是这张图片的颜色了。对于Texture2D最重要的两个属性我们的知道：第一个是纹理过滤模式：

关于这个概念，百度一下一大把，这个是比较基础的图形学概念，这里简单说一下，当我们贴图时候，不是说128×128大小的图片就一定贴到那么大的物体上，如果大了或者小了怎么办呢？这时候，我们就需要用算法来计算了，比如图片小了，128×128个像素需要放256×256个物体上去，这个时候，我们需要扩大图片，那么怎么扩大呢？主要有两种方式：（百度百科）(1)Linear(线性过滤)——分为具有纹理放大、缩小筛选器的双线性插补过滤,和在mipmap(纹理映射)级别间使用的三线性mipmap插补筛选器。双线性筛选后的纹理使用所需像素周围2x2区域内的“纹理像素”(单个像素纹理元素)的加权平均值。三线性筛选中,光栅化程序使用两个最近的mipmap纹理像素对像素颜色执行线性插补。显然三线性纹理过滤品质在3D游戏中高于双线性。(2)Anisotropic(各项异性过滤)——此项技术能通过筛选与屏幕XY轴平面之间的角度差异所造成的纹理模糊失真,是MT Framework中支持的最强纹理过滤技术,按图形效果分为2倍到16倍筛选级别。第二个就是纹理的重复模式：

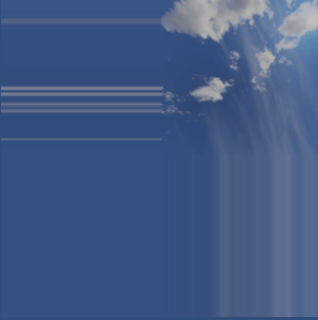

效果如图：

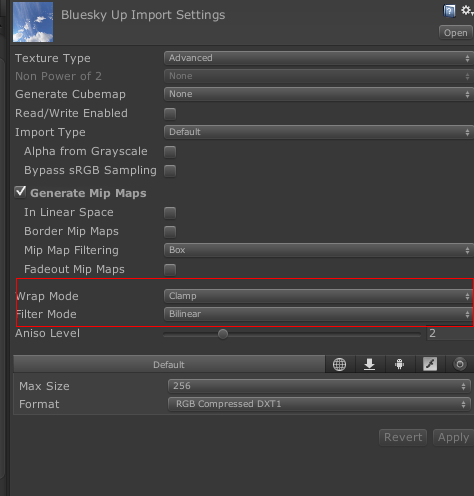

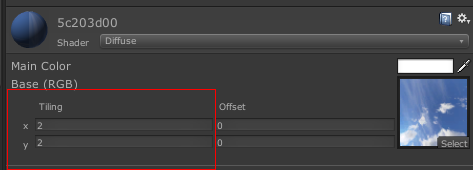

这个设置是从这里：

重复模式有两个：一个是重复的铺上，另一个是使用最边缘的像素作为其他的像素填充上。所以看看上面的效果可以理解。4. Texture2D的方法我们知道了图片的性质，就有相应的访问的方法，这里主要介绍主要的方法。

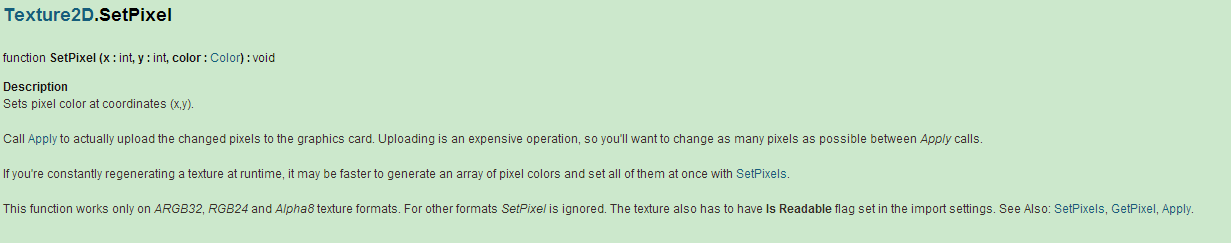

设置像素，指定三个参数坐标 x，y，和颜色。

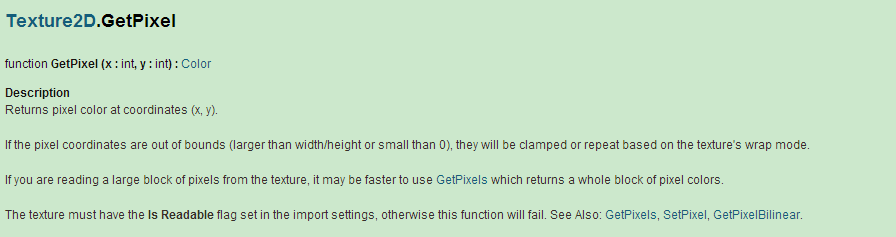

获得像素的颜色，两个参数 x，y，这个像素的坐标。

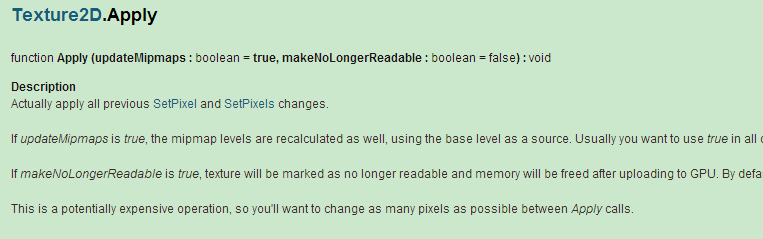

如果设置了像素，调用这个函数，使其生效。

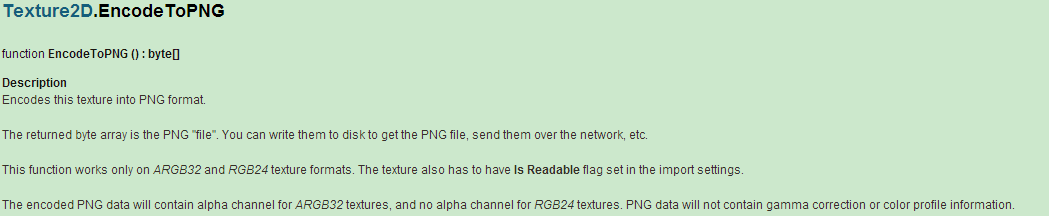

这个函数是将当前的纹理信息转换成PNG格式。这里设计到了另外一个知识点，就是图片格式。我们平常见到的PNG jpg 等等格式的不同，从根本上说是内部编码的不同。比如PNG格式，可以参开这里Unity3D 提供了PNG格式的转换，我们使用.Net 文件处理方法就可以得到这样的png图片了。整个Texutre的使用其实就跟我们制作一个图片再拿到Unity3D里面一样，只是一个用编辑的方式实现，一个用脚本控制。下面做几个代码案例试试：1. 完全Copy,获得一个，之后获取信息，重现创建一个============================================================================    public Texture2D same; void Start() {       Texture2D texture = new Texture2D(same.width, same.height, TextureFormat.ARGB32, ***e );
      int y = 0;       while (y < texture.height)       {          int x = 0;          while (x < texture.width)          {             Color color = same.GetPixel(x, y);             texture.SetPixel(x, y, color);             ++x;          }          ++y;       }       texture.Apply();       renderer.material.mainTexture = texture;
}============================================================================2. 将获取的图片转换为PNG格式，并将文件写入硬盘============================================================================ IEnumerator writeFile() {       yield return new WaitForEndOfFrame();       path = Application.dataPath;       Texture2D tex = new Texture2D( Screen.width, Screen .height, TextureFormat.RGB24, false);       tex.ReadPixels( new Rect (0, 0, Screen.width, Screen.height), 0, 0);       tex.Apply();       byte[] bytes = tex.EncodeToPNG();       Destroy(tex);       Debug.Log(fileName);       string thisName = fileName + ".png" ;       Debug.Log(thisName);       if (Application .platform == RuntimePlatform.Android)       {          path = "/mnt/sdcard/" + thisName;       }       else       {          path =path+ "/"+ thisName;       }
      FileStream cache = new FileStream(path, FileMode.Create);       Debug.Log(path);       cache.Write(bytes, 0, bytes.Length);       cache.Close(); }============================================================================
