标题: [3Dmax入门教程]对象的变换其它变换方法

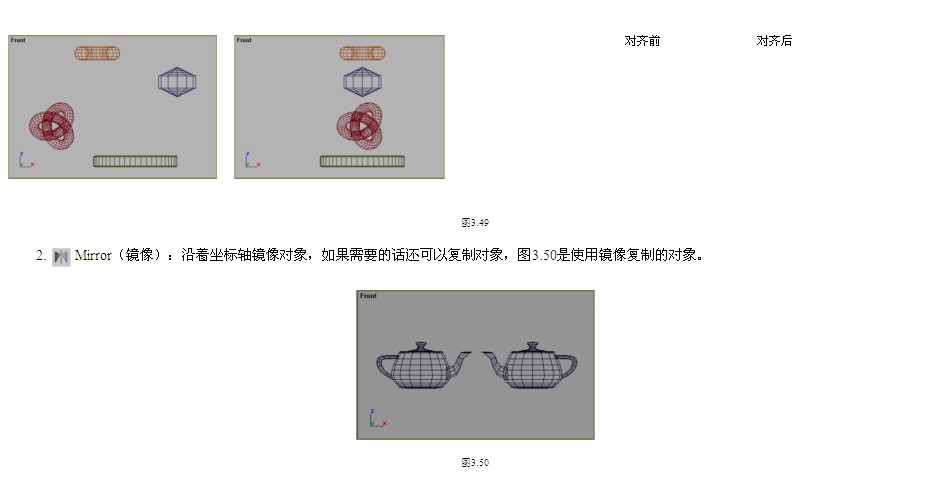

3.5 其它变换方法在主工具栏上还有一些其它变换方法，分别是：1. Align（对齐）：将一个对象的位置、旋转和/或比例与另外一个对象对齐。可以根据对象的物理中心、轴心点或者边界区域对齐。在图3.49中，左边的图片是对齐前的样子，而右边的图片是沿着X轴对齐后的样子。

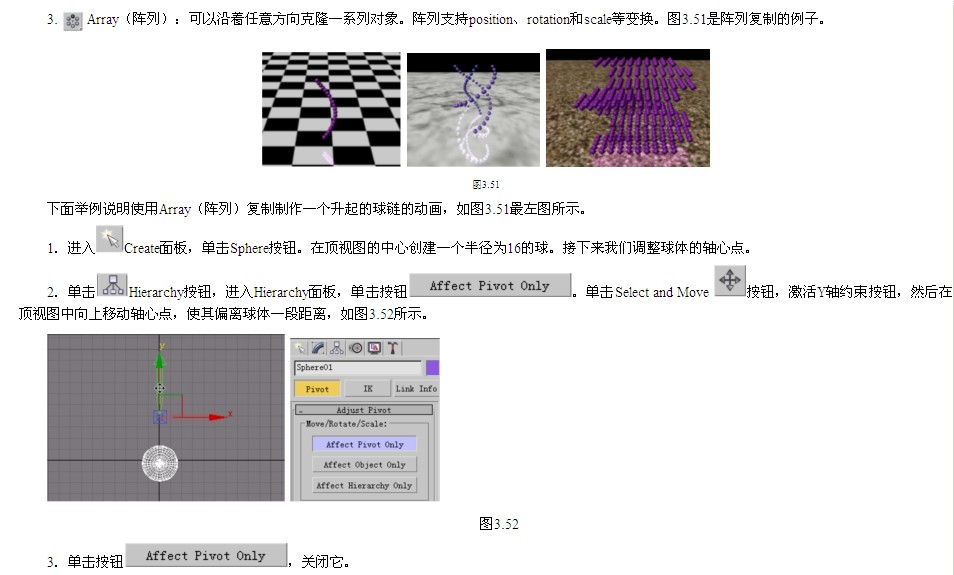

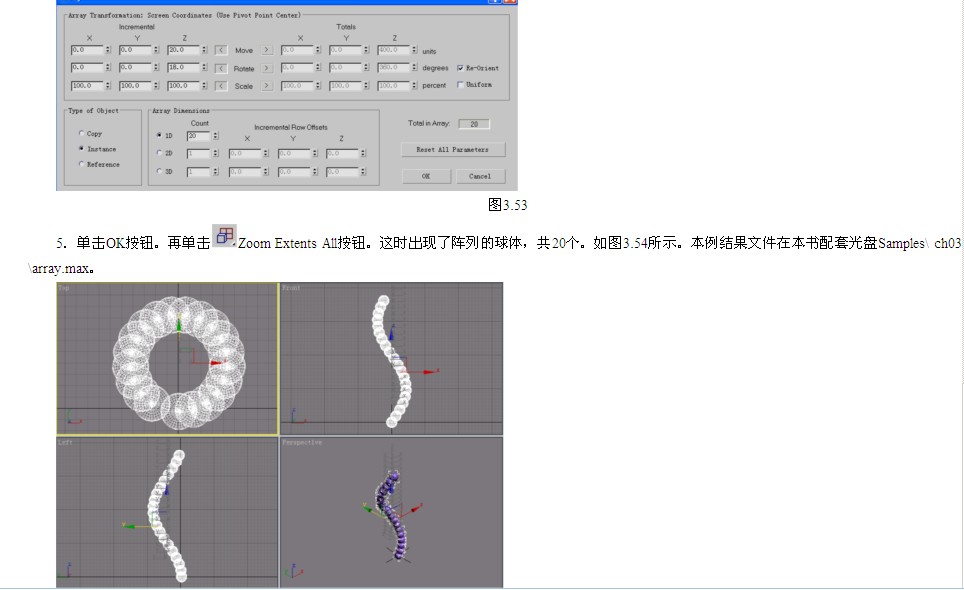

说明：如果你不做阵列的动画，则可以不调整轴心点，而采用其他方法。只要单击按钮，就只能使用指定轴心点的方法。4．单击按钮，将时间滑动块移动到第100帧，然后单击菜单Tools->Array，出现Array对话框。在对话框中将阵列的Z方向的增量设置为20，沿Z轴的旋转角设置为18，阵列对象的数目设置为20，见图3.53。

3.5.1 对齐（Align）对话框要对齐一个对象，必须先选择一个对象，然后单击主工具栏上的Align按钮，然后再单击想要对齐的对象，之后出现Align Selection对话框，见图3.55。这个对话框有3个区域，分别是对齐位置、旋转和比例。位置和旋转的标题中提示对齐的时候使用的是哪个坐标系。打开了某个选项，其对齐效果就立即显示在视口中。

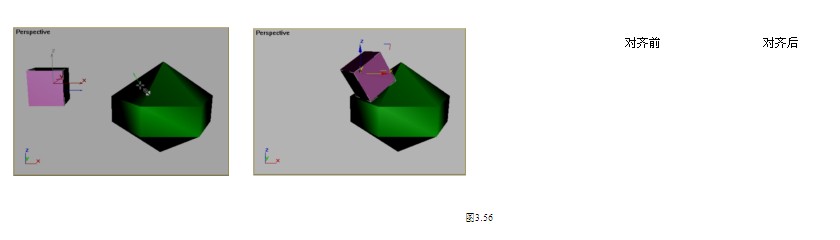

Align按钮是一个弹出按钮，其下面还有一些选项： Normal Align（法线对齐）：根据两个对象上选择的面的法线对齐两个对象。对齐后两个选择面的法线完全相对，图3.56是法线对齐的结果。本书配套光盘中Samples ch03anialign.avi是使用法线对齐制作的动画。

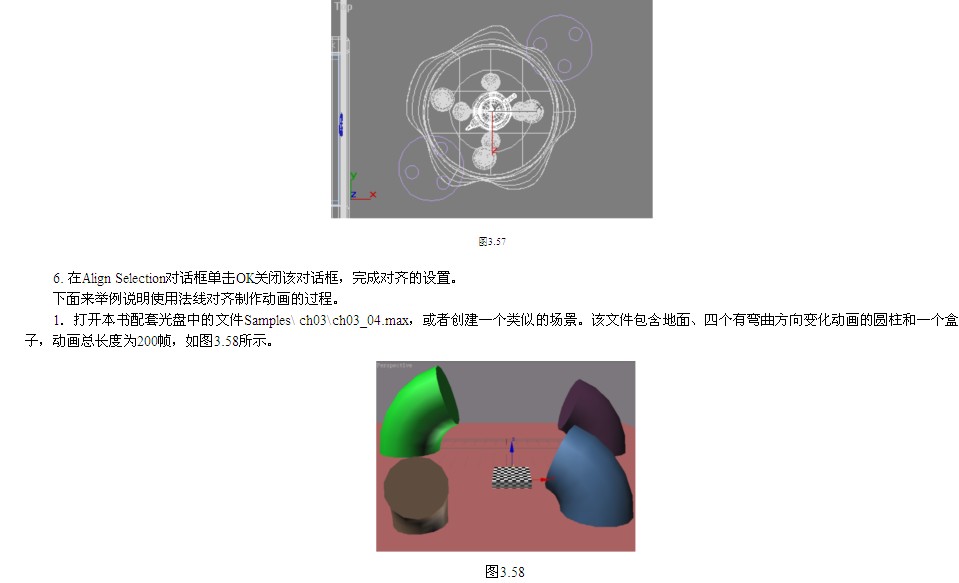

Place Highlight（放置高光）：通过调整选择灯光的位置，使对象上指定面上出现高光点。技巧：这个功能也可以放置在镜面上反射的对象。 Align Camera（对齐摄像机）：设置摄像机使其观察特定的面。 Align to View（对齐视图）：将对象或者摄像机与特定的视口对齐。下面举例说明如何使用对齐功能。1. 启动3ds max，在主工具栏上选取File / Open，打开本书配套光盘中的Samples ch03ch03_01.max文件。这是一个有桌子、凳子、茶杯和茶壶的简单室内场景。2. 在摄像机视口单击茶壶选择它。3. 单击主工具栏的 Align按钮。4. 在前视口或者左视口单击桌子中心的支架，出现Align Selection对话框。5. 在Align Selection对话框选取X Position和Z Position。现在茶壶移动到了桌子的中心，见图3.57。

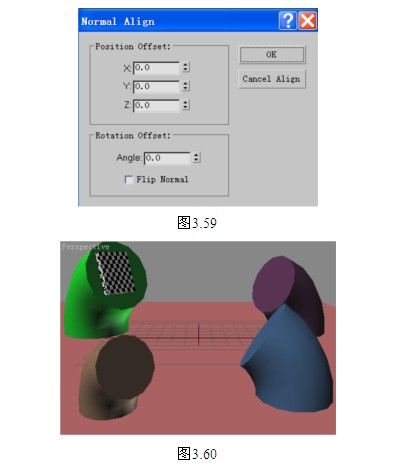

2. 按键盘上的字母键N，进入设置动画状态。将时间滑动块移动到第40帧，确认选择了盒子Box01，激活主工具栏中的Normal Align按钮，然后在盒子的顶面拖曳鼠标，确定对齐的法线。释放鼠标后，将光标移动到右上角圆柱的顶面拖曳，确定对齐的法线。释放鼠标键后，弹出如图3.59所示的对齐对话框，输入相应数值以确定盒子的精确位置，单击OK按钮确认。盒子顶面就与圆柱的顶面结合在一起，如图3.60所示。此时自动生成一个动画关键帧。

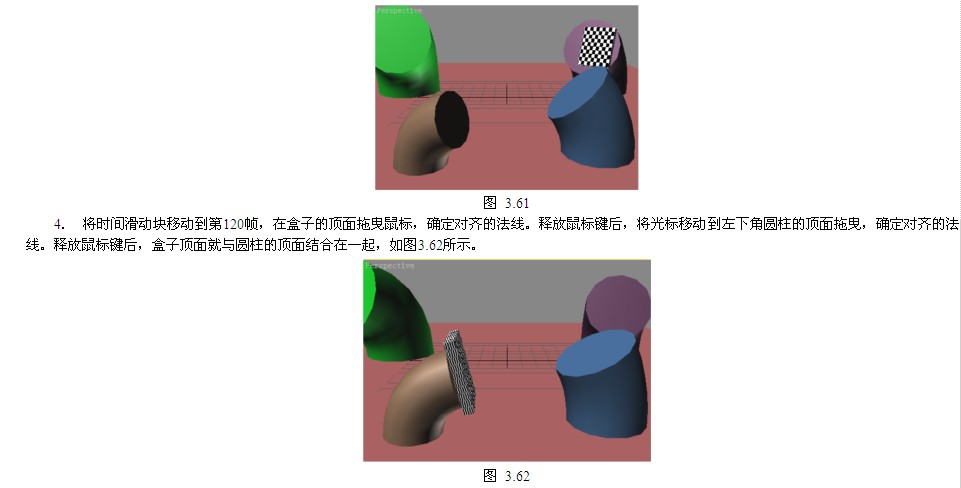

3．将时间滑动块移动到第80帧，在盒子的底面（与顶面对应的面) 拖曳鼠标，确定对齐的法线。释放鼠标后，将光标移动到左上角圆柱的顶面拖曳，确定对齐的法线。释放鼠标键后，盒子底面就与圆柱的顶面结合在一起，如图3.61所示。

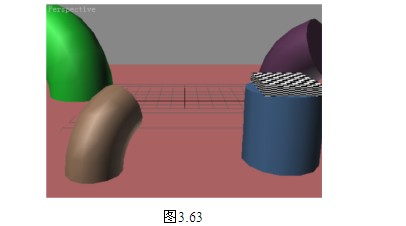

5．将时间滑动块移动到第200帧，在盒子的底面拖曳鼠标，确定对齐的法线。释放鼠标后，将光标移动到右下角圆柱的顶面拖曳，确定对齐的法线。释放鼠标键后，盒子顶面就与圆柱的顶面结合在一起，如图3.63所示。

该样例的结果文件是：Samples ch03ch03_04f.max。说明：该例子是3ds max教师和工程师认证的一个考题。考试时没有提供任何场景文件，因此读者也应该熟练掌握如何制作圆柱弯曲摆动的动画。 3.5.2 镜像（Mirror）对话框当镜像对象的时候，必须首先选择对象，然后单击主工具栏上的Mirror按钮。单击该按钮后显示Mirror对话框，见图3.64。在Mirror对话框中，用户不但可以选取镜像的轴，还可以选取是否克隆对象以及克隆的类型。当改变对话框的选项后，被镜像的对象也在视口中发生变化。

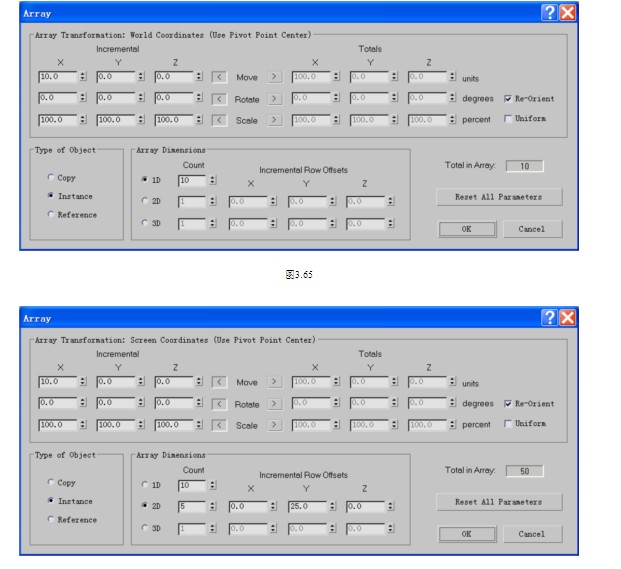

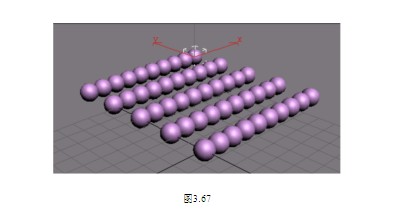

3.5.3 阵列（Array）对话框要阵列对象，必须首先选择对象，然后选取Edit菜单下的Array命令。选择该命令后就出现Array对话框，参见图3.65。Array对话框被分为3个部分。Array Transformation区域提示在阵列时使用哪个坐标系和轴心点。还将在这个区域设置使用位移、旋转和缩放中的哪个变换进行阵列。这个区域还可以设置计算数据的方法，例如是使用增量（Incremental）计算还是使用总量（Totals）计算等。Type of Object区域决定阵列时克隆类型。在Array Dimensions区域决定在某个轴上的阵列数目。例如，如果希望在X轴上阵列10个对象，对象之间的距离是10个单位，那么Array对话框的设置应该类似于图3.65。如果要在X方向阵列10个对象，对象的间距是10个单位，在Y方向阵列5个对象，间距是25，那么应按图3.66设置对话框。这样就阵列50个对象，阵列的结果见图3.67。如果要执行三维阵列，那么在Array Dimensions区域选取3D，然后设置在Z方向阵列对象的个数和间距。

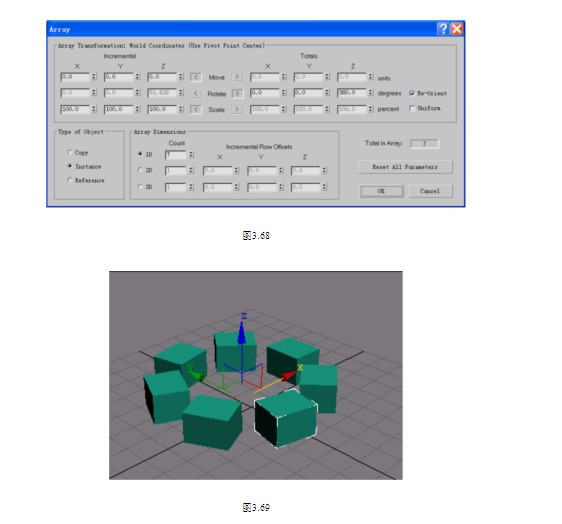

Rotate和Scale选项的用法类似。首先选取一个阵列轴向，然后再设置使用角度或者百分比的增量，还是使用角度和百分比的总量。图3.68是沿圆周方向阵列的设置，图3.69是该设置的阵列结果，注意在应用阵列之前先要改动对象的轴心位置。

Array按钮也是一个弹出式按钮，它下面还有两个按钮，它们是 Snapshot和 Spacing Tool。 Snapshot（快摄）：只能用于动画的对象。对动画对象使用该按钮后，就沿着动画路径克隆一系列对象。这样就像在动画期间拿着一个摄像机快速拍摄照片一样，因此将该功能称之为快摄。 Spacing Tool（空间工具）：按指定的距离创建克隆的对象，也可以沿着路径克隆对象。
