标题: [3Dmax入门教程]对象的变换克隆对象

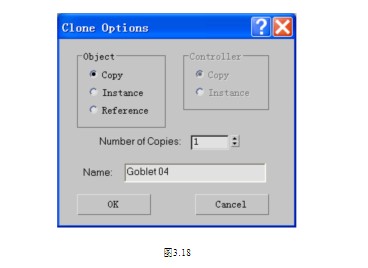

3.2 克隆对象为场景创建几何体被称之为建模。一个重要且非常有用的建模技术就是克隆对象。克隆的对象可以被用作精确的复制品，也可以作为进一步建模的基础。例如，如果场景中需要很多灯泡，就可以创建其中的一个，然后复制出其它的。如果场景需要很多灯泡，但是这些灯泡还有一些细微的差别，那么可以先复制原始对象，然后再对复制品做些修改。克隆对象的方法有两个。第1种方法是按住Shift键执行变换操作（移动、旋转和比例缩放）；第2种方法是从菜单栏中选取Edit / Clone。无论使用哪种方法进行变换，都会出现Clone Options对话框，见图3.18。

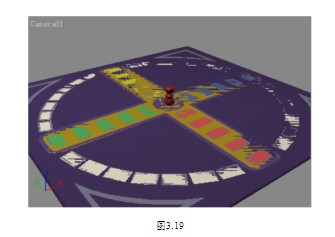

在Clone Options对话框中，可以指定克隆对象的数目和克隆的类型等。克隆有3种类型，它们是：— Copy（复制）；— Instance（关联复制）；— Reference（参考复制）。Copy选项克隆一个与原始对象完全无关的复制品。Instance选项也克隆一个对象，该对象与原始对象还有某种关系。例如，如果使用Instance选项克隆一个球，那么如果改变其中一个球的半径，另外一个球也跟着改变。使用Instance选项复制的对象之间是通过参数和编辑修改器相关联的，各自的变换无关，是相互独立的。这就意味着如果给其中一个对象应用了编辑修改器，使用Instance选项克隆的另外一些对象也将自动应用相同的编辑修改器。但是如果变换一个对象，使用Instance选项克隆的其它对象并不一起变换。此外，使用Instance选项克隆的对象可以有不同的材质和动画。使用Instance选项克隆的对象比使用Copy选项克隆的对象需要更少的内存和磁盘空间，使文件装载和渲染的速度要快一些。Reference选项是特别的Instance。在某种情况下，它与克隆对象的关系是单向的。例如，如果场景中有两个对象，一个是原始对象，另外一个是使用Reference选项克隆的对象。这样如果给原始对象增加一个编辑修改器，克隆的对象也被增加了同样的编辑修改器。但是，如果给使用Reference选项克隆的对象增加一个编辑修改器，那么它将不影响原始的对象。实际上，使用Reference选项复制的对象常用于如面片一类的建模过程。下面举例说明如何克隆对象。1. 启动3DS MAX，在主工具栏上选取File / Open，打开本书配套光盘中的Samples ch03ch03_02.max文件。文件中包含一个简单的棋盘和一个棋子，见图3.19。本练习将克隆一些棋子，从而完成该套游戏工具。

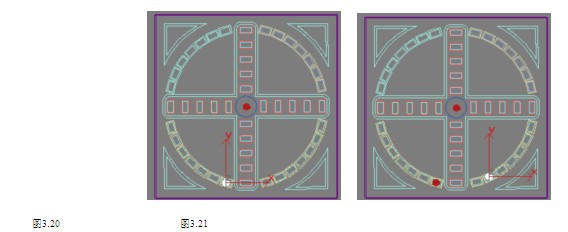

2. 在摄像机视口单击棋子（对象名称是GamePieceRed01），以选择它。3. 单击主工具栏上的 Select and Move按钮。4. 在顶视口单击鼠标右键，激活它。5. 按下Shift键，向白色方块内移动棋子，见图3.20，出现Clone Options对话框，参见图3.18。技巧：系统建议克隆对象名称是GamePieceRed02。在克隆对象的时候，系统建议的克隆对象的名称总是在原始对象的名字后增加一个数字。由于原始对象的名字后面有01，因此Clone Options对话框建议的名字就是GamePieceRed02。如果计划克隆对象，在创建对象时就在原始对象名后面增加数字01，以便克隆的对象被正确命名。 6. 在Clone Options对话框保留默认的设置，然后单击OK按钮。7. 在摄像机视口单击原始的棋子，选择它。8. 在顶视口，按下Shift键，然后将选择的原始棋子克隆到另外一侧，见图3.21。

9. 在Clone Options对话框，单击Instance单选按钮，然后单击OK按钮。10. 在摄像机视口单击原始的棋子，选择它。11. 在顶视口，按下Shift键，然后将选择的原始棋子克隆到第一个克隆棋子的左边，见图3.22。12. 在Clone Options对话框中单击Instance选项，然后单击OK按钮，完成第3个棋子的克隆，见图3.23。现在场景中共有4个棋子，一个原始棋子、一个使用Copy选项克隆的棋子和两个使用Instance选项克隆的棋子。在这些棋子中，原始棋子和使用Instance选项克隆的棋子是关联的。假设现在认为棋子有点高了，希望将它改矮一点。可以通过改变其中的一个关联棋子的高度，来改变所有关联棋子的高度。下面进行这项操作。13. 在摄像机视口单击原始棋子，选择它。

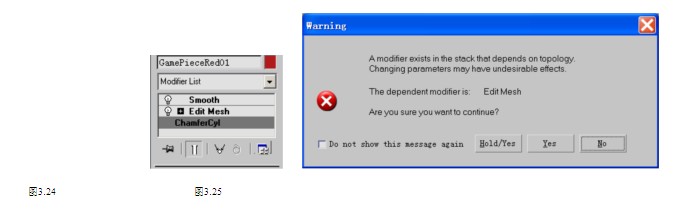

14. 到Modify命令面板，在编辑修改器堆栈区域单击ChamferCyl，见图3.24。15. 在出现的警告消息框（见图3.25）中单击Yes按钮。

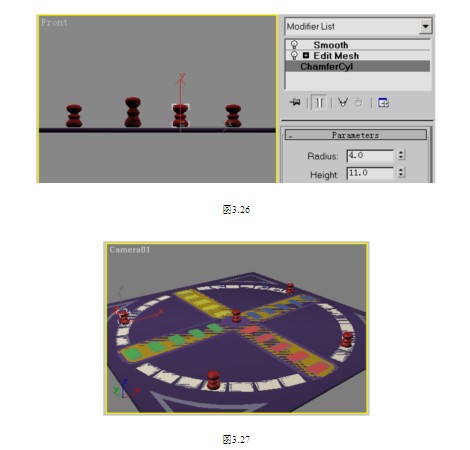

这时在命令面板中出现ChamferCyl的参数。16. 在Parameters卷展栏将Height参数改为11.0。可以在前视口看到有3个棋子的高度变矮了，一个棋子的高度没有改变，见图3.26。也就是所有使用Instance选项克隆的棋子的高度都改变了，而使用Copy选项克隆的棋子的高度没有改变。17. 在摄像机视口单击GamePieceRed02选择它，然后按键盘上的Delete键删除它。18. 在摄像机视口单击任何一个棋子，选择它。19. 在顶视口再使用Instances选项在不同的方格中克隆两个棋子，见图3.27。20. 在摄像机视口单击任何一个红色棋子，选择它。21. 到Modify面板单击靠近对象名称处的颜色样本，出现Object Color对话框。22. 在Object Color对话框，单击黄颜色，然后再单击OK按钮，这样就将选择棋子的颜色改为黄颜色。

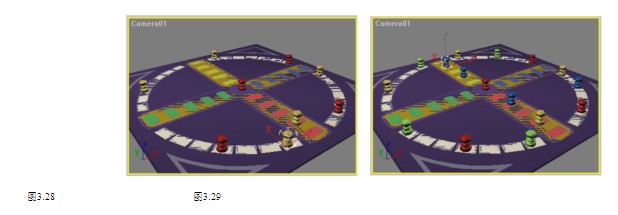

23. 在顶视口再使用Instance选项在不同的方格中克隆四个棋子，见图3.28。说明：还可以继续使用上面的方法创建4个绿色棋子和4个蓝色棋子，参见图3.29。这些操作请读者自己来完成。本书配套光盘的Samplesch03文件夹中的文件ch03_02f.max是完成后的版本。
