标题: [3Dmax入门教程]使用文件和对象工作单位（Units）

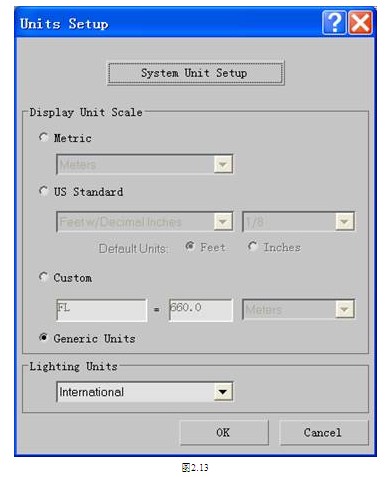

2.1.6 单位（Units）在3ds max中有很多地方都要使用数值进行工作。例如，当创建一个圆柱的时候，需要设置圆柱的半径（Radius）。那么3ds max中这些数值究竟代表什么意思呢？在默认的情况下，3ds max使用称之为一般单位（Generic Unit）的度量单位制。可以将一般单位设定为代表用户喜欢的任何距离。例如，每个一般单位可以代表1英寸、1米、5米或者100海里。当使用由多个场景组合出来的项目工作的时候，所有项目组成员必须使用一致的单位。还可以给3ds max显式地指定测量单位。例如，对某些特定的场景来讲，可以指定使用feet/inches度量系统。这样，如果场景中有一个圆柱，那么它的Radius将不用很长的小数表示，而是使用英尺/英寸来表示，例如3′6″。当需要非常准确的模型时（例如建筑或者工程建模）该功能非常有用。在3ds max 6中，进行正确的单位设置显得更为重要。这是因为新增的高级光照特性使用真实世界的尺寸进行计算，因此要求建立的模型与真实世界的尺寸一致。下面我们就举例来说明如何使用3ds max的度量单位制。1. 启动3ds max，或者在菜单栏选取File / Reset，复位3dsmax。2. 在菜单栏选取Customize / Units Setup。出现Units Setup对话框，见图2.13。

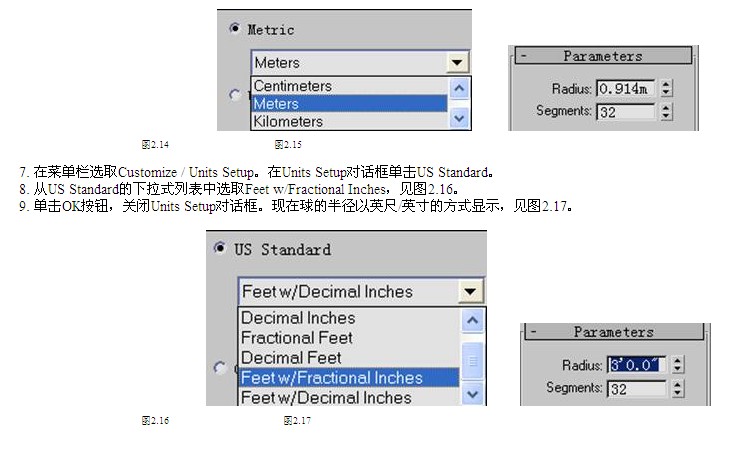

3. 在Units Setup对话框单击Metric，选择该单选按钮。4. 从Metric下拉式列表中选取Meters，见图2.14。5. 单击OK按钮关闭Units Setup对话框。6. 在Create面板中，单击Sphere按钮。在顶视口单击并拖曳，创建一个任意大小的球。现在Radius的数值后面有一个m，见图2.15，这个m是米的缩写。

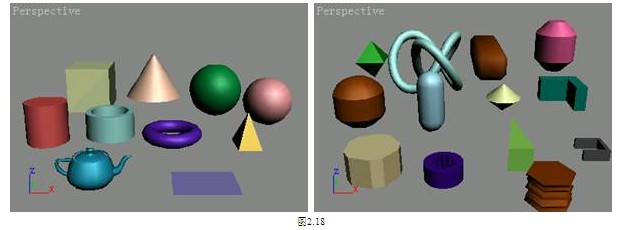

2.2 创建对象和修改对象在Create命令面板有7个图标，它们分别用来创建 Geometry（几何体）、 Shapes（二维图形）、 Lights（灯光）、 Cameras（摄像机）、 Helpers（辅助对象）、 Space Warps（空间变形）、 Systems（体系）。每个图标下面都有不同的命令集合。每个选项都有下拉式列表。在默认的情况下，启动3ds max后显示的是Create命令面板中Geometry图标下的下拉式列表中的Standard Primitives选项。2.2.1 原始几何体（Primitives）在三维世界中，基本的建筑块被称为原始几何体（Primitives）。原始几何体通常是简单的对象（见图2.18），它们是建立复杂对象的基础。

原始几何体是参数化对象，这意味着可以通过改变参数来改变几何体的形状。所有原始几何体的命令面板中的卷展栏的名字都是一样的，而且在卷展栏中也有类似的参数。可以在屏幕上交互地创建对象，也可以使用Keyboard卷展栏通过输入参数来创建对象。当使用交互的方式创建原始几何体的时候，可以通过观察Parameters卷展栏中（见图2.19）的参数数值的变化来了解调整时影响的参数。

有两种类型的原始几何体，它们是标准原始几何体（StandardPrimitives）（图2.18左图）和扩展原始几何体（Extended Primitives）（图2.18右图）。通常将这两种几何体称之为标准几何体和扩展几何体。要创建原始几何体，首先要从命令面板(或者Object标签面板)中选取几何体的类型，然后在视口中单击并拖曳即可。某些对象要求在视口中进行一次单击和拖曳操作，而另外一些对象则要求在视口中进行多次单击和鼠标移动操作。在默认的情况下，所有对象都被创建在主栅格（Home Grid）上。但是可以使用Autogrid功能来改变这个默认设置。这个对象允许在一个已经存在对象的表面创建新的几何体。下面我们就举例来说明如何创建原始几何体。1. 启动3ds max，到Create命令面板单击Object Type卷展栏下面的Sphere按钮。2. 在顶视口的右侧单击并拖曳，创建一个占据视口一小半空间的球。3. 单击Object Type卷展栏下面的Box按钮。4. 在顶视口的左侧单击并拖曳创建盒子的底，然后释放鼠标键，向上移动，待对盒子的高度满意后单击鼠标左键定位盒子的高度。这样，场景中就创建了两个原始几何体，见图2.20。在创建的过程中注意观察Parameters卷展栏中参数数值的变化。

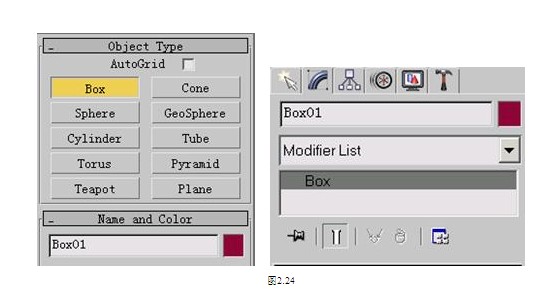

2.2.2 修改原始几何体在刚刚创建完对象，且在进行任何操作之前，还可以在Create命令面板改变对象的参数。但是，一旦选择了其它对象或者选取了其它选项后，就必须使用Modify面板来调整对象的参数。技巧：一个好的习惯是创建对象后立即进入Modify面板。这样做有两个好处：一是离开Create面板后不会意外地创建不需要的对象；二是在参数面板做的修改一定起作用。改变对象的参数当创建了一个对象后，可以采用如下三种方法中的一种来改变参数的数值：1. 突出显示原始数值，然后键入一个新的数值覆盖原始数值，最后按键盘上的Enter键。2. 单击微调器的任何一个小箭头，小幅度地增加或者减少数值。3. 单击并拖曳微调器的任何一个小箭头，较大幅度地增加或者减少数值。技巧：调整微调器按钮的时候按下Ctrl键将以较大的增量增加或者减少数值；调整微调器按钮的时候按下Alt键将以较小的增量增加或者减少数值。对象的名字和颜色当创建一个对象后，它被指定了一个颜色和惟一的名字。对象的名称由对象类型外加数字组成。例如，在场景中创建的第一个盒子的名字是Box01，下一个盒子的名字就是Box02。对象的名字显示在Name and Color 卷展栏中，见图2.24。在Create面板中，该卷展栏在面板的底部；在Modify面板中，该卷展栏在面板的顶部。

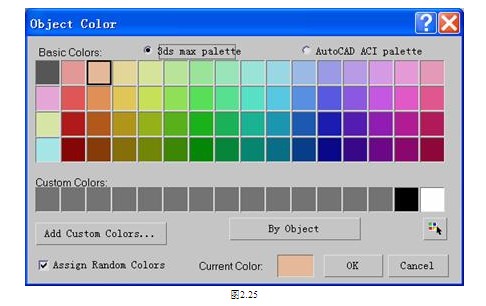

在默认的情况下，3ds max随机地给创建的对象指定颜色。这样可以使用户在创建的过程中方便地区分不同的对象。可以在任何时候改变默认的对象名字和颜色。说明：对象的默认颜色与它的材质不同。指定给对象的默认颜色是为了在建模过程中区分对象，指定给对象的材质是为了最后渲染的时候得到好的图像。单击Name区域（Box01）右边的颜色样本就出现Object Color对话框，见图2.25。

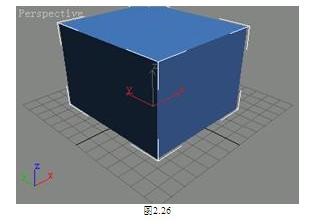

可以在这个对话框中选择预先设置的颜色，也可以在这个对话框中单击Add Custom Colors按钮创建定制的颜色。如果不希望让系统随机指定颜色，可以关闭Assign Random Colors复选框。下面就举例来说明如何改变对象的参数。改变对象的参数和颜色应用举例1. 启动3ds max，或者在菜单栏中选取File / Reset，复位3ds max。2. 单击Create面板中Object Type卷展栏下面的Box按钮。3. 在***视口中创建一个任意大小的盒子。4. 在Create面板的Parameters卷展栏中将Length改为90，将Width改为80，将Height改为60，这时的***视口见图2.26。

5. 单击Create面板中Object Type卷展栏下面的Sphere按钮。6. 在顶视口创建一个与盒子大小近似的球。这时在命令面板中看不到盒子的参数了，显示的是球的参数。7. 单击主工具栏中的

Selectobject按钮，然后在顶视图中单击盒子以选择它。技巧：必须单击盒子的轮廓线才能选择它。8. 到

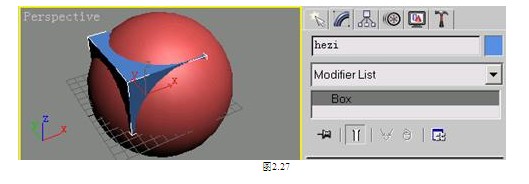

Modify命令面板。在靠近命令面板的底部显示盒子的参数。9. 在Parameters卷展栏调整盒子的参数。10. 在Modify命令面板的顶部，突出显示默认的对象名字Box01。11. 键入一个新名字hezi，然后按键盘上的Enter键。12. 单击名字右边的颜色样本，出现Object Color对话框，该对话框有64个默认的颜色供选择。13. 在Object Color对话框给盒子选择一个不同的颜色。 14. 单击OK按钮设置颜色并关闭对话框。盒子的名字和颜色都变了，见图2.27。
