标题: 3dmax布尔操作需要注意什么
一、布尔运算中的运算方式。　　1：什么叫并运算。
　　并运算就是我们所布尔运算的两个物体互相叠加为一个物体，但是相重的两部分何为一部分，并且自动去除相重的面。同时交接的网格线也相连接起来。　　2：差运算含义。
　　“差”大家都知道就是减的意思，就是拿其中一个物体去减另外一个物体，减去的部分就是两物体相重的部分，但是要注意“差”的方向，是谁见谁。　　3：交运算。

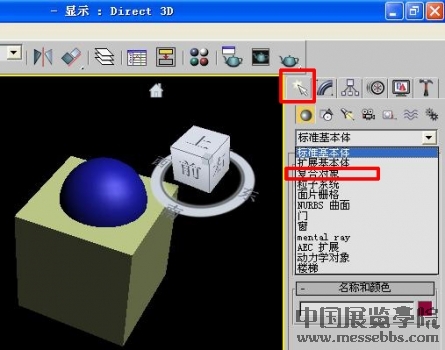

　　交运算最好理解，就是有相交部分的两物体进行交运算，留下的部分就是两物体相交的部分。　　二：3dmax布尔操作。　　1：首先在场景中建立一个长方体和一个球体，使两个物体有相重的部分，如下图所示。然后点击创建命令面板，在下面选择“复合对象”(布尔运算就在符合对象命令面板下)。

　　

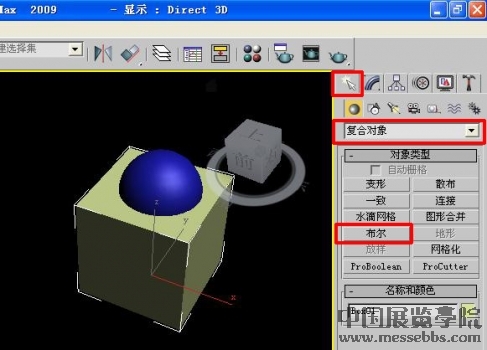

　　2：这是布尔运算命令是灰色的，代表不能用，然后我们选择其中一个物体然后“布尔”就是黑色的了，代表在激活状态下。就可以使用了。然后点击布尔命令。

　　

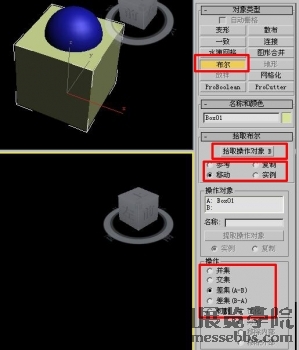

　　3：在点开的布尔命令中我们选择“移动”，下面选择“差集(A-B)”然后再点击“拾取操作对象B”。

　　

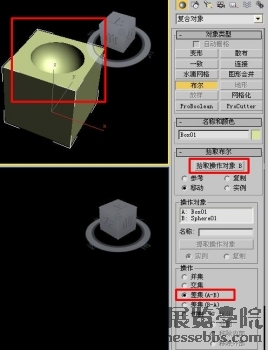

　　4：点击时空中另外一个物体，然后两物体就进行了布尔运算。结果如下图。

　　
　　三：布尔运算的拾取方式。　　布尔运算共有4种拾取方式，下面我们一一来看。　　1：拷贝：先复制一个拾取对象，然后用复制对象与B物体进行运算。　　2：移动：将被拾取对象直接作为运算B对象，进行布尔运算后，被拾取的原始对象消失。　　3：实例：将被拾取对象的一个复制品作为运算B对象，进行布尔运算后，B对象存在，修改B对象或布尔运算对象将影响对方。　　4：参考：将被拾取对象的一个复制品作为运算B对象，进行布尔运算后，对B对象的修改操作会直接反映在布尔运算对象上，但对布尔运算对象所做的修改操作不会影响B对象。
