标题: 【Rhino初级教程】用Rhino制作一把螺丝刀
本文分享的是Rhino教程:用Rhino制作一把螺丝刀

　　这是一个 Rhino 建摸的基础教程。面向初学者，通过简单模型的制作，了解Rhino的基本建模方法。这个练习使用最新 Rhino 2.0 版，由于并没有使用到它的新功能，在1.1 版本下（包括试用版）同样可以完成这个练习。
　　大家都知道　Rhino　的功能按钮数量庞大而繁杂，在练习中涉及的按钮，会尽量给出它的菜单选择位置。这样，对 Rhino 不太熟悉的人不至于因寻找按钮而中断练习。
　　首先打开 Rhino 或建立一个新的工作区。使用控制点曲线工具

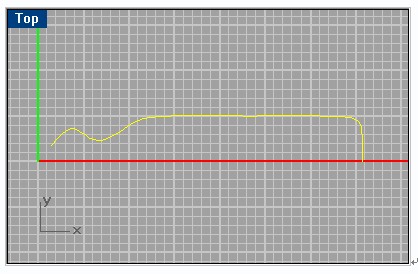

（Curve >Free-From > Control Points）在 Top 视图用鼠标绘制螺丝刀把手的剖面曲线，如下图：

　　如果需要对曲线进行修改，可以使用

（Edit >Edit Point > Control Points On）打开曲线的控制点显示，用鼠标拖动控制点对曲线的曲率进行修改，尽量使最下端的一点处在 Top 视图的X轴上（见下图）。完成后，用鼠标右键点击该按钮可以关闭控制点显示。

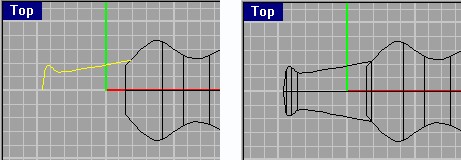

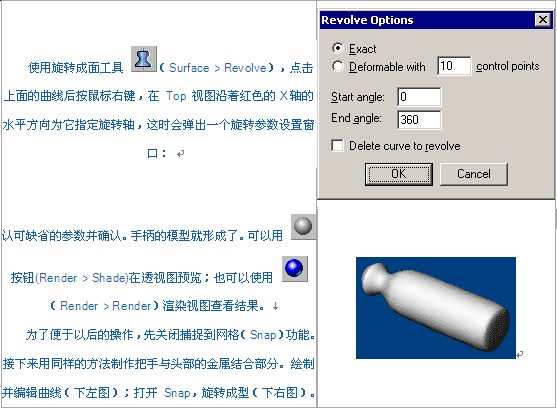

　　螺丝刀的把手剖面曲线修改完成后，就可以用 Rhino 的旋转成面的工具生成模型。首先点击状态栏的 Snap 打开捕捉到网格功能。

接下来制作把手的凹槽部分。在这里使用 Rhino 的布尔运算建摸来完成这项工作，这就需要首先制作几个用来计算的圆柱体。制作方法如下：

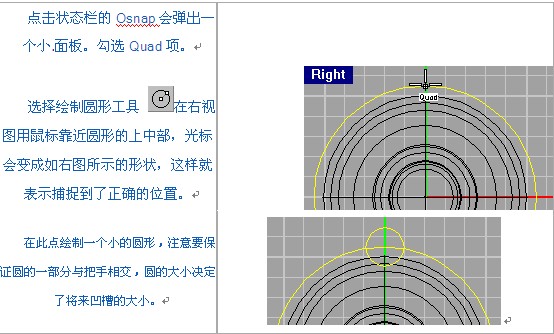

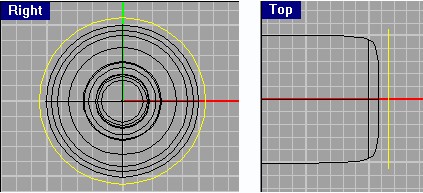

　　打开 Snap，使用画圆工具（Curve > Circle > Center, Radius）在右视图的中心点击鼠标确定圆形的中心，注意此时按键盘的S键并回车，这样就关闭了捕捉到网格的功能（能精确调节圆的尺寸），参见下图绘制一个比把手直径稍大的圆。在 Top 视图按住 Shift 将它平移至把手的末端。这个圆的作用是用来精确排列下一步制作的小圆柱体。

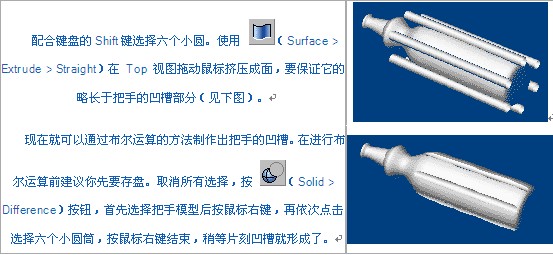

为了便于说明，在视图的空白处点击鼠标，取消所有选择。选择菜单 Transform > Array > Along Curve （排列到曲线），首先点击小圆，按鼠标右键，再点击大圆（可参考界面上方的操作提示），在弹出的选项窗口中，将数量改为6并确认，六个小圆就均匀排列在大圆上。

　　接下来制作螺丝刀的头部。首先在 Top 视图绘制一条侧面轮廓曲线，并作适当修整，如下图所示：

　　打开 Snap 捕捉到网格。按

（Transform> Mirror）选择曲线后在X 轴点击并拖动鼠标，镜象复制一条曲线。

　　在 Right 视图绘制两个直径与两曲线间距相同的圆，再使用

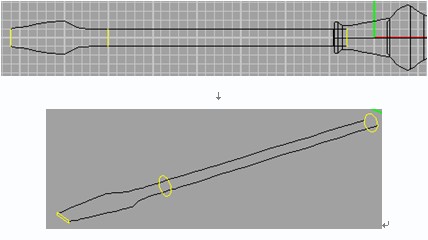

绘制一个小的矩形作为头部截面。配合Shift 键在 Top 视图将矩形平移到两曲线的左端，将两个圆形分别移动中间偏左的位置和右端。具体如下面 Top .视图和***图所示：

　　取消所有选择。按

（Surface >Sweep 2 Rails），首先点击上下两条曲线，再从左到右顺序选择三个截面形状，按右键结束。确认显示的三个点方向相同。如果某个点的方向相反，可以按F键在该点点击，将它的方向反转。

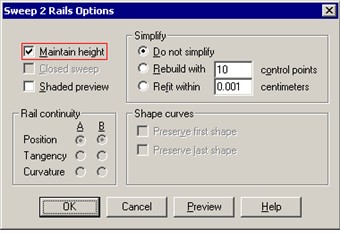

再次按右键，在弹出的选项窗口中将 Maintain height 勾选，最后按 OK 确认。

　　这时螺丝刀的头部形状就制作出来了。注意此时的头部（端面）并没有封闭（可以通过渲染来观察）。选择头部模型，用菜单Solid > Cap Planar Holes将它的两端封闭。.
　　至此，整个模型就全部制作完成了。Rhino 自带一个渲染器，相对来说它的材质、灯光设定等方面要差一些（2.0版本有了一定的提高）。最好的方法是使用 Save as 将它导出到 3D MAX 等其他软件中对模型进行材质的编辑和渲染。也可以在 Rhino 中选择某物体后使用为它设定简单的材质属性，使用

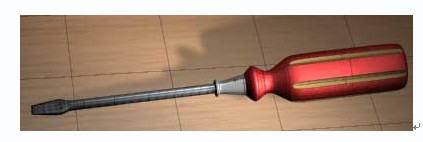

这组按钮可以在场景添加灯光。下面的图像就是在 Rhino 中渲染完成的。图像中看到的结构线条是在渲染参数中勾选了 Render wireframe 的结果
