标题: [Virtools Dev 2.0]参数运算(Parameter Operation) [打印本页]

作者: 驰骋的风 时间: 2013-1-18 14:29
标题: [Virtools Dev 2.0]参数运算(Parameter Operation)
本文分享的是[Virtools Dev 2.0]参数运算(Parameter Operation) Virtools Dev除了有Building Blocks可供使用之外，还有另外一种功能使用者必须了解，就是参数运算(Parameter Operation)，其作用如下： (1)数学运算，如C=A+B、C=A*B、C=sin(A)…

(2)转换型别，如Float转换成Integer(用Setvalue)、3D Entity转换成3D Object等。 (3)从物件取得资料，如Get Position、Get Dir、Get Scale…。而参数运算(Parameter Operation)的建立方式如下： (1)按右键(Schematic中)，在出现的选单中选择”Add Parameter Operation”。

(2)选择Input Type、Output Type。 (3)最后再选择Operation Type，如果找不到Operation Type，就表示需要重新选择Input Type与Output Type，因为所选择的输入、输出型别可能无法做计算或是目前尚未提供此运算功能。 ●以下以加法运算作范例。流程：

制作步骤： (1)在Schematic View中，按滑鼠右键会出现如下图。

(2)选择AddParameter Operation，建立一个参数运算功能。

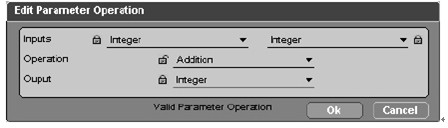

(3)调整Input、Output与Operation如上图。 ●Input types：输入的参数型别。 ●Output type：经过计算或处理后，输出的参数型别。 ●Operation Type：计算或处理方式。设定完成后按”OK”，完成后如下图。

(4)在Building Blocks中，选择Logics/Caculator/Identity行为模组，拖拉至”Addition”下方。

(5)在Identity所属参数下方的到三角形上按滑鼠右键，在随后出现的选单中选择”Edit Parameter”。

(6)修改Identity的输入参数型别，由预设的”Float”设定为”Integer”。

修改完成后按”OK”。

(7)点选将Addition的Out与Identity的Input连结，但是在点选Identity的Input之后会出现一个Warning对话框，如下图。

选择”是”将会取消原本的连结，建立一个新的连结。选择”否”则不会有任何的新连结出现。在此对话框中，选择”是”，结果如下图。

(8)同样使用Link的功能，再将左方的Start与Identity的In连结，结果如下图。

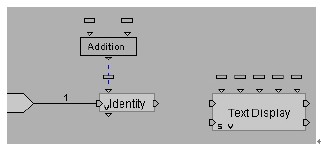

做到这里，我们已经完成加法计算的处理流程图，接下来还需要再加入一个行为模组，将计算结果显示在萤幕上。 (9)在Building Blocks中，选择Interface/Text/Text Display行为模组，将此行为模组拖拉至Identity右方，如下图。

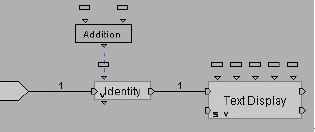

(10)连结Identity的Out与Text Display的On，如下图。

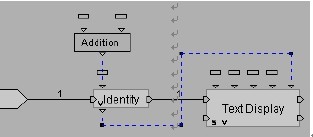

(11)连结Identity下方的Input与Text Display的Text参数，但是在连结前，必须先确认Identity下方的Input与Text Display的Text参数是否属于同一型别。在未连接前，Identity下方的Input属于Integer型别，而Text Display的Text参数属于String型别，所以我们就必须将Text Display的Text参数型别改为Integer，如此二者之间的变数才能互相传递。在Text Display的Text参数(倒三角形符号)按下滑鼠右键，在出现的选单中选择”Edit Text”，如下图。
