标题: 【Virtools中文手册】制作一个追踪目标的摄影机
这一课Virtools中文手册将会教您如何在Schematic view里自由地组合「行为模块」，以便在您的组件上加入进阶的「行为模块」的互动控制。在本课的例子里，我们将会创造出一个会自动锁定角色头部的camera，而当我们移动该角色时，该camera也会跟着角色在场景中四处移动，并保持动态的锁定状态。由于这是您第一次在Schematic View里以图像化方式撰写Virtools程序的经验，这是Virtools非常核心与重要的部分，我们建议您最好一步一步地跟随课程的指示循序渐进，并且仔细地看过所有的解释与说明，如此我们保证您将会事半功倍，马上进入状况。这一课里包含了许多关于Virtools如何运作的重要概念基础，请用心学习哦！
步骤1：新增一个镜头（Creating a new camera）
• 在「3D Layout」工具列里点选「Create Camera」（新增镜头）
。此时，在场景中会出现一个新的镜头，取代了原先的Perspective View

恭喜您，您刚刚创造了一个名为New Camera的新camera。这个新的camera会出现在与原来所在Perspective View camera（***视角镜头）相同的位置上。

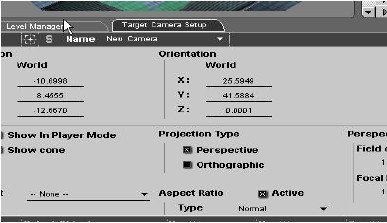

现在，一个新的面版将出现在Level Manager的右边：Camera Setup view。这个面版让您能够检视与编辑所有关于这个camera的设定参数（包括位置、方向、视线范围……等等）。

这个新增的camera可以从几个地方呼叫出来：您能够从Manager 里的Camera资料夹里开启；也可以在3D Layout view中的Available Cameras下拉选单里找到它。
为了能在3D Layout里看见这个新的camera，您将需要切回先前窗口的状态（Perspective View）
• 从「Available Cameras」（镜头类型）下拉选单里选取「Perspective View」（***视角）使镜头回复标准***视角。

• 点选「Dolly Camera」（推移镜头）图标

，这时候使用Dolly camera（推移镜头）向后移动一点点。
• 在3D Layout窗口中按下滑属左键，并慢慢地向3D Layout窗口下方拉动鼠标，这时候，我们可以从比较远的距离观察我们的场景（相当于镜头拉离我们所建构的实验室）。这个动作让我们能够看到我们之前所创造出来的新camera，这个新camera目前以一个白色摄影机状的盒子来表示。
• 按下Orbit Camera
按钮以环视整个场景。如果没有意外的话，您将会看见您所设定的camera
跟它所锁定的目标，两者间透过一条黄色的线连结起来。
步骤2：对镜头指定「行为模块」（Applying behaviors to the camera）
我们想要让New Camera达成的任务如下：首先，我们希望能够在一进入这个场景的同时，就以New Camera来作为我们的观察视点（这件事情只要透过『行为模块』SetAsActiveCamera就可以达成了）。
然后，我们想要使New Camera能够持续地锁定角色，再说清楚一点，也就是在Virtools开始算运算其它图形资料之前，就先将镜头所定在角色上面（使用『行为模块』CameraOrbit）。
• 选取「Building Blocks」卷标。
• 打开「Cameras」资料夹。
• 打开「Montage」资料夹。
• 将「行为模块」「SetAsActiveCamera」拖放到指定的镜头上。
• 选取「Schematic」卷标，从Schematic可以检视摄影机互动模块的组合状态（New Camera script）。
一个代表SetAsActiveCamera的方块出现，方块的左边有一个输入端（input），而右边则有一输出
端（output）。

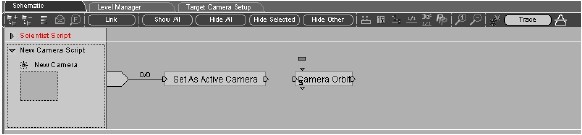

• 从「Building Blocks」面版中打开「Cameras/Movement」资料夹。• 将「行为模块」CameraOrbit拖放到Schematic view里，摆在「行为模块」SetAsActiveCamera之右，如图所示。
• 在Schematic view里将鼠标移到CameraOrbit「行为模块」方块上按下右键，这时会出现一个选单，然后在选单里选择 Edit parameters。这个动作将会开启一个对话框，这个对话框能让您指定该camera所要锁定的目标。• 点选按键（Eyedropper button），并从 3D Layout视角中选取角色Scientist。
• 点取OK。
步骤3：设计一套「行为模块流程」（Designing a behavior flowchart.）
现在，我们的New Camera已经拥有两个「行为模块」了。
注意：在Virtools里所有的「行为模式」实时处理与绘制，每执行一个Frame（画格）都依循下列的执行程序运作：
- 处理「行为模块」
- 运算绘制场景
- 处理「行为模块」
- 运算绘制场景
- 依此类推
在Virtools中，一个基本处理周期（basic cycle）（包括一次的『行为模块』处理与场景算图）被称为一个Frame（画格）。举例来说，frame rate（画格更新率）为30 fps代表了上述的基本处理周期在一秒钟里需要被连续执行30次。在这一课里，我们将会以Frame的概念来描述所有的「行为模块」是如何地被连续组合起来的。
注意：Frame这个字在Virtools也指在3D环境里被用来标示一个位置或是有方向性的虚拟对象，小心别混淆了（其实在其它的软件里如3DMAX，这样的对象通常被叫做Dummy）。
以下就是我们所希望在camera上所执行之「行为模块」的顺序：
1. 激活演出场景。
2. 切换到New Camera（执行SetAsActiveCamera）。3. 运算绘制场景。
4. 让New Camera锁定在角色（执行CameraOrbit）。
5. 运算绘制场景（Render the scene）。
6. 回到第3步（以便在每一个新的Frame绘制之前都能重新执行CameraOrbit）。
步骤4：观察所设定的「行为模块」如何运作（Understanding how behaviors basically work）
在学习如何创造「行为模块流程」之前，我们得花点时间搞清楚「行为模块」是如何运作的。
基本上，所谓的「行为模块」就是一些执行程序中的组件，当其被触发激活时，就会展开特定的作业
与效果。这就是它们「输入端」（inputs）（位于每个『行为模块』的左侧）的作用：「输入端」（inputs）
接收以事件为基础的讯号（event-based signals），并负责触发该「行为模块」激活之后一连串的
处理程序。
某些「行为模块」或许需要设定一些参数以执行它的工作。这些参数能够藉由一群称为「参数输入插脚」（input parameter pins）的小点来输入与控制，您可以在「行为模块」方块的上方找到这些「参数输入插脚」。
一旦某个「行为模块」完成它所负责的任务，它将会传送一些事件基础讯号出去，透过位于盒子右方的「输出端」（outputs），然后接着触发连结到这些「输出端」的其它「行为模块」，继续执行它们的任务。
一个「行为模块」的执行结果或许还会输出一些「计算参数」（computing parameters），而这些「计算参数」则是透过盒子下方一些称为「参数输出插脚」（output parameter pins）传送出去的。
步骤5：在Schematic view 里新增「行为模式流程」 Creating the behavior flowchart in the Schematic view）现在，让我们试试看以一些基本的规则来建立属于自己的「行为模块」流程。
我们可以看到在最左边的箭头状的Start尖端与「行为模块」SetAsActiveCamera之间的连结，这连结所代表的意义是：当您按下Play按键开始播放您的作品时，行为模块」SetAsActiveCamera

将第一个被触发激活。

一旦该「行为模块」的工作完成（切换到New Camera），SetAsActiveCamera将藉由它盒子上的「输出端」送出一个讯号。若是我们希望接下来要执行CameraOrbit，我们得在SetAsActiveCamera的「输出端」与CameraOrbit的「输入端」之间建立起连结才行。

• 点选Schematic view工具列中的Link选项。
• 在SetAsActiveCamera里选择output。
• 在CameraOrbit里选择input。

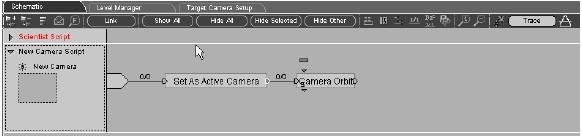

到这里，我们已经建立起下列的简单「行为模块」流程了：
1. 激活演出场景。
2. 执行SetAsActiveCamera。
3. 运算绘制场景。
4. 执行CameraOrbit。
注意我们刚刚所建立的连结上头显现的指示0/0：这代表该连结所会延续（delay）的时间。它告诉我们从SetAsActiveCamera的「输出端」传送到CameraOrbit的「输入端」需要花费0个Frame的时间。
换句话说，SetAsActiveCamera与CameraOrbit两个动作在以Frame为执行单位里已经被串成一个执行程序。
• 按下状态区里的Play按钮，以激活演出场景。
如您所见，现在New Camera变成了active camera（Virtools以此camera为最起始的视点，算出整个场景），目前此camera正锁定在角色上。
要是您使用数字键盘上的方向键让该角色在场景里四处移动一下，您会发现New Camera并没有跟着角色而动。别担心，看看我们刚建立的流程：原因出在于我们只要求该camera在开始演出场景时锁定角色一次而已。
• 按「Restore Initial Condition」（回复初始条件）按钮停止演出。
• 按下状态区里的Play
按键，再次激活演出场景。

正如您所看到的，现在camera再一次地对准了目标角色。当然啦，要是您现在将角色移开的话，camera是还不会跟着走的。
• 按「Restore Initial Condition」（回复初始条件）按钮止演出。

步骤6：在「CameraOrbit」里加入一个循环
（Creating a feedback loop on the behavior CameraOrbit）
要想让camera持续锁定追踪该角色，我们必须在每个frame运算前都执行一次CameraOrbit才行。
要达到这个效果，我们得在它的「输出端」和「输入端」间建立起一道延续值为1个Frame的连结。
如此，「行为模块」CameraOrbit将会在每个新的Frame开始执行时，重复执行一次。

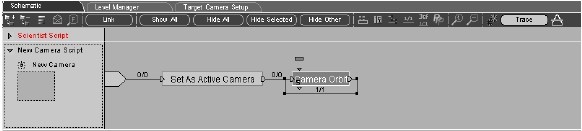

• 在Schematic view工具列里点选Link指令。
• 先在CameraOrbit里选择output。
• 再将鼠标移向右边，并轻击一下以创造一个连结控制点（link control point）。
• 如下页所示般，轻击鼠标，继续创造另外两个连结控制点。

• 按下CameraOrbit的「输入端」。
• 按下Restore Initial Condition• 现在，按下Status Bar上的Play
按钮以停止演出播放。按钮，重新播放一次演出场景。

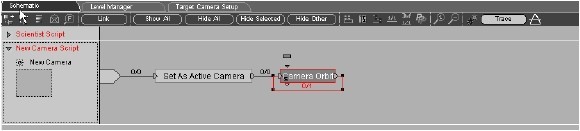

我们发现camera已经会追踪锁定移动中的角色了，因为「行为模块」CameraOrbit在每个frame绘制之前都会被重新执行一次。按下Schematic工具列上的Trace按钮以激活Trace模式，并实时地观察执行中的「行为模块」：您会看到以红色的高亮度显示着的「行为模块」CameraOrbit正一次又一次不断地执行着。

恭喜啦！您已经在Schematic view里创作了自己的第一个「行为模块」流程了。
在下一课中，我们将让您知道，当您能将Schematic view运用自如的时候，Virtools能够展示多么强大的威力！
记得要储存您辛苦完成的作品哦，因为您将会于下一课里在上头继续增添新的东西。只要用第2课里所学到的Virtools Player就可以随时观赏您的得意作品了！
