标题: CG经典教程：成功做出真实的人头模型

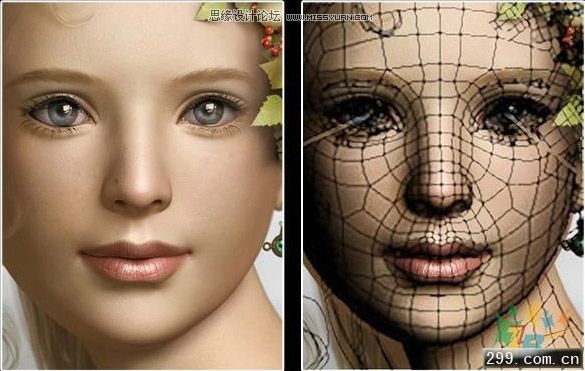

人脸建模是3D图形的共同话题。可以说人脸建模是简单的，但困难在于真实的细节和形状的和谐。有时一个小小的变化可导致巨大的差异，有时也很难评估脸上的表情对还是错。一、简介
建立可信的人脸，是每一个三维艺术家的最终目标之一。但是要获得真实和自然的作品需要我们在每一步都做到最好，包括资料的收集、模型的规划、纹理的绘制和最后的渲染等等。在这篇文章中我讲解研究建模的过程，谈论如何使用Maya或其它工具怎么一步步的完成模型。如：工作的流程、建模的不同方法、拓补的结构、常见的错误等等。二、开始建模前的准备
在进入建模之前，我研究了怎样获得好的参考图片或是绘制的概念图。这些东西对我们后期的建模有非常重要的作用，参考图片和概念图的质量将直接影响到我的模型的准确性。如果我们在这个过程中犯了错误，那将在建模的时候遇到很多问题，可能我们模型会在匹配正面的图片，但侧面确看起来不是那么回事。这些错误将耗费我们大量的时间去修改。如果我们要使用真人的照片来做参考，那么照片的角度是非常重要的，否则我们的模型将是错误的，而我们会不得不花费大量的时间来调整。另外我们也要考虑到照相机的焦距，焦距越长越接近我们参考模型用的视角。然而从理论上说因为视角的变化我们得到的照片总是和真人有区别的，我们参考图片做册模型会比真人略胖，当然这个问题可以通过后期的修改来解决。另外我们还需要考虑图片上灯光，太亮或太暗的光线的图片会隐藏很多细节，所以我们不能使用。比较差的参考图片，尽量不要使用下面这样的图片

图片1比较好的参考图片

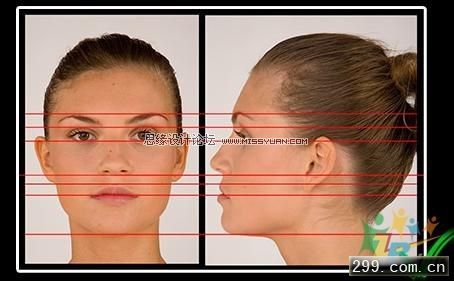

图片2在Maya里建立参考图片因为视角的差异，我们无法直接从照相机获得直接用于Maya的参考图片，我们应该在Photoshop中进一步修正我们需要的图片。下面的正侧面细节不能匹配

图片3我们通过修改让图片匹配

图片4三、布线的规划和拓补

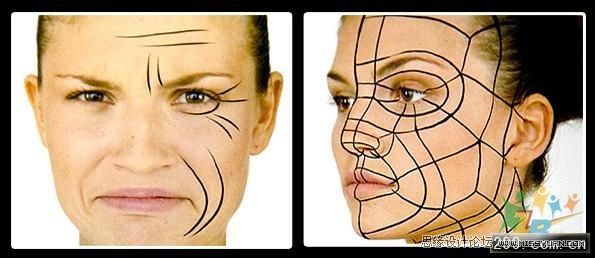

在建模前，我们需要对模型的布线进行规划，否则我们将获得很多不必要面、三角面或是超过四边的面等等。在一开始我们可以勾勒出头部的主要形状，然后以边为基础制作良好的拓补结构。图片

5为什么要这么做？

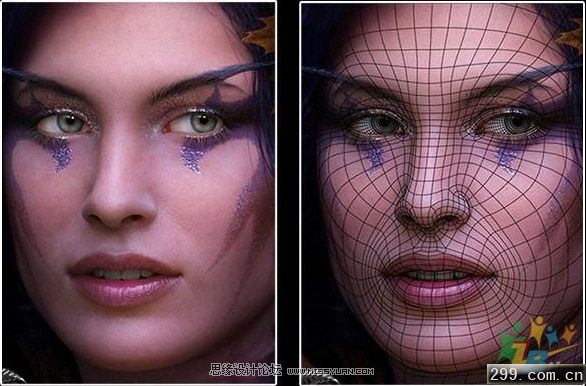

因为好的拓补结构一方面决定了头部的主要特征，另一方面也可以让头部特写动画和表情动画更加准确和真实。如果我们搞砸了头部的拓补，那么会让我们的动画看上去很不真实和自然。另外好的拓补结构也可以让我们用更上的面来表现真实自然的头部模型。

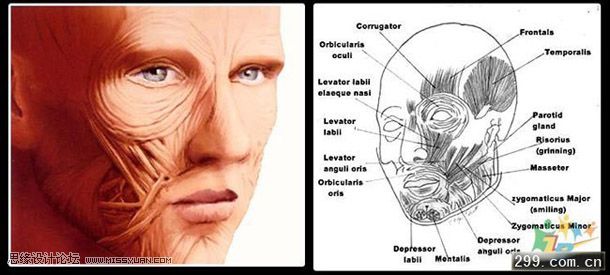

图片6三点一：人脸的拓补那么什么是好的拓补？我们怎样才能知道什么是好的什么什么是坏的？为了回答这个问题我们应该先去看看人头的解剖。应该看下人头的形状、肌肉和头骨的组成、鼻子和嘴唇肌肉的折叠。

图片7图上的这些肌肉能够帮助我们确定形状或是表面的拓补，我们应该尽量了解它们。它们是面部表情的主要来源。面部的肌肉是如何工作的：

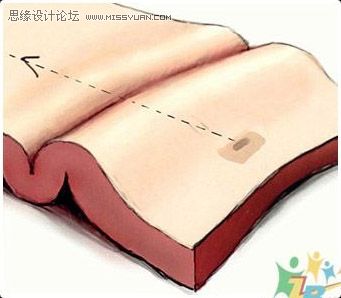

我们可以想象是一个泡沫躺在一个有厚厚橡胶板的桌面上。当我们拉起一部分时候会表面会形成皱纹。

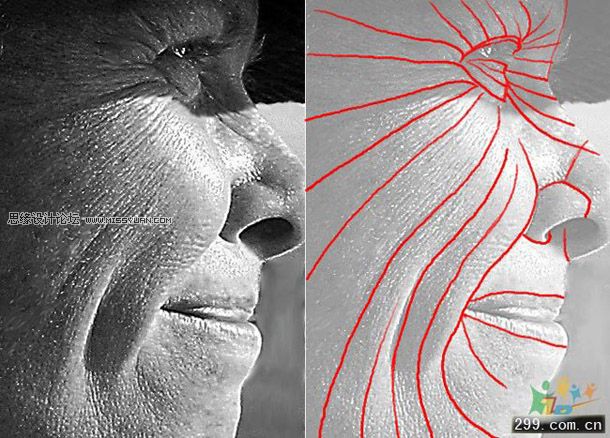

图片8因此，我们说形成拓扑的基础是是面部的肌肉，这需要我们去好好了解肌肉和面部解剖学。但是我们制作的模型不可能是完全真实的，如果试图去制作每块肌肉和皱纹，这将导致我们的制作工作进入死胡同。我们最好适当的夸张图片上的皱纹。

图片9三点二：拓补

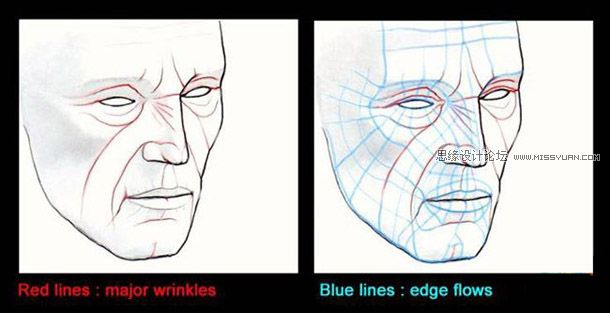

这是我们应该如何对参考图像进行拓扑结构素描基本的例子。
红线是主要的皱纹

图片10蓝线是边的布置

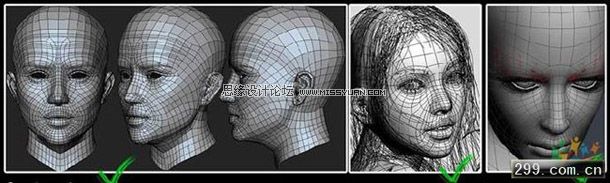

在解剖上人类的面部结构的99%是相似的，拓补不会发生重大的变化，所有下面这些好的和坏的例子都可以分析和参考。好的

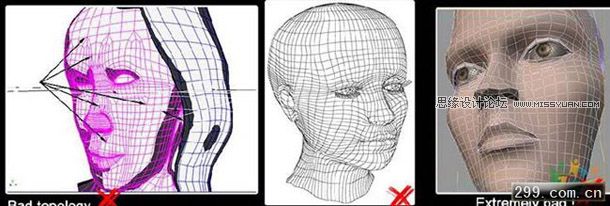

图片11坏的

图片12【来源：互联网】
