标题: maya动力学模拟

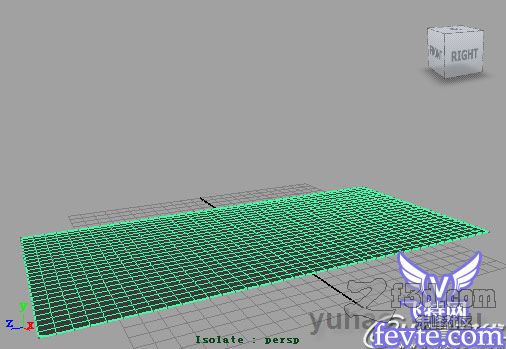

看下效果：一．雪地上的脚印1、准备场景。建立一个多边形Plane，我们将用它来作为雪地。网格密度设置要合理，密度越高，精度越高，同时计算速度也会相应降低。

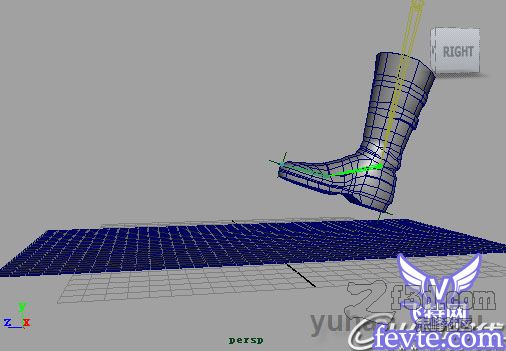

2、准备鞋的模型，为其制作一段走路动画。相信这些都是大家很容易就能实现的，我就不赘述了。

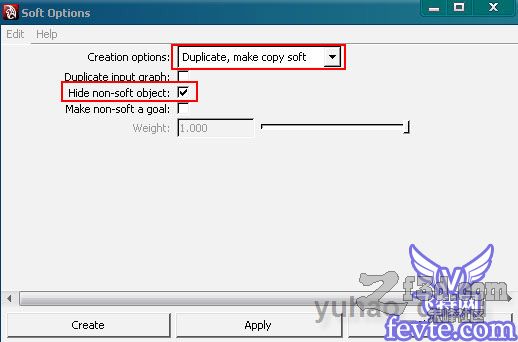

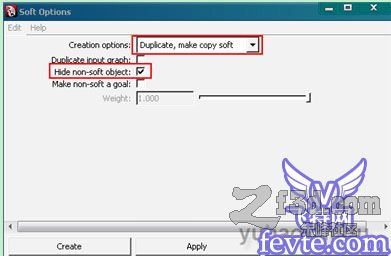

3、把Plane物体制定为柔体。朱峰社区引用Dynamics>Soft/Rigid Bodies>Create Soft Body 在弹出的对话框中设置如下，点击创建。

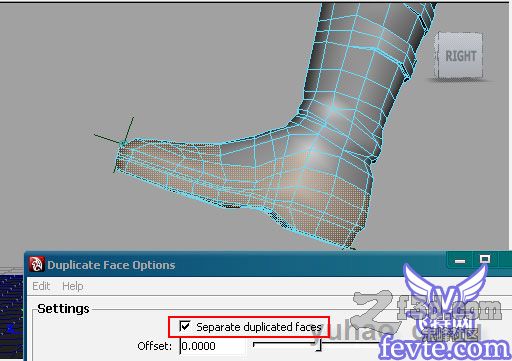

4、把鞋制定为Rigid Body 刚体。为了避免不必要的速度浪费，我们建立一个新物体代替整个鞋作为碰撞物体。5、选择鞋的鞋底部分，将其复制出一个新的物体作为碰撞物体。使用Polygons >Edit Mesh >Duplicate Face命令。

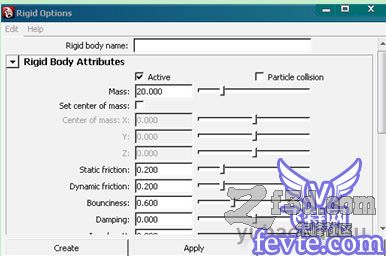

6、选择这个新复制的物体，将它指定为Active RigidBody主动刚体。Dynamics>Soft/Rigid Bodies>Create Active Rigid Body保持默认参数即可：

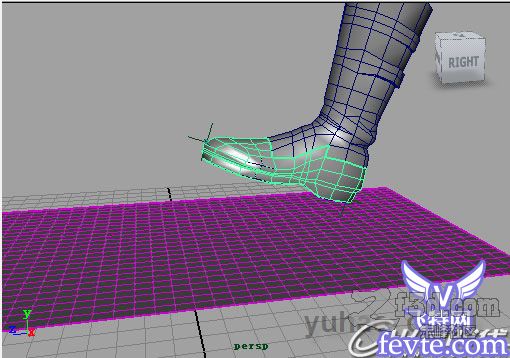

7、现在为雪地和鞋底物体之间添加碰撞。先选择雪地，再选择鞋底，然后使用Dynamics>

articles>Make Collide 添加碰撞命令。这时，当动画时，鞋就会和雪地之间发生碰撞了。

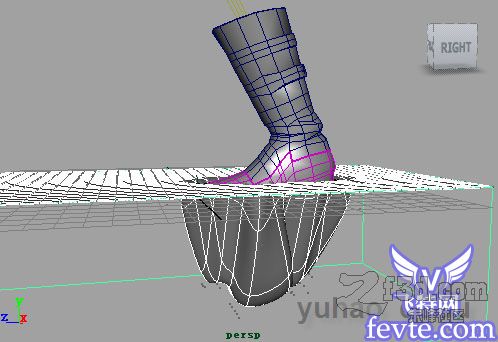

8、播放动画，会发现雪地在被碰撞后，会一直向下运动，这个效果不正确。

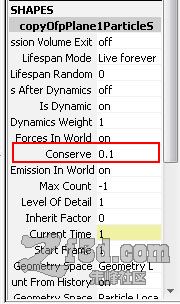

9、框选上面的雪地，在通道盒中减小Conserve的数值，到0.1左右。再执行动画。

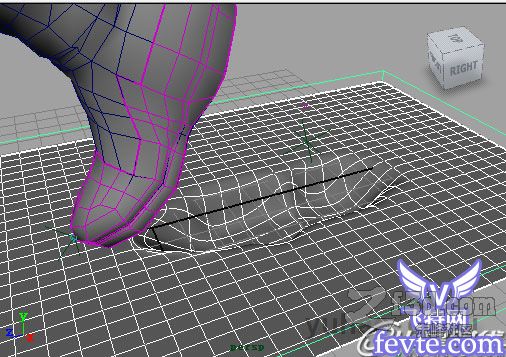

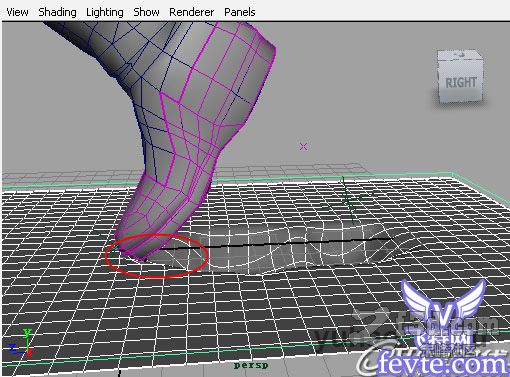

10、再播放动画，整个效果正确无误。而且你仔细看会还会看到，鞋在离开雪地的时候还会带一下，形成新的痕迹。

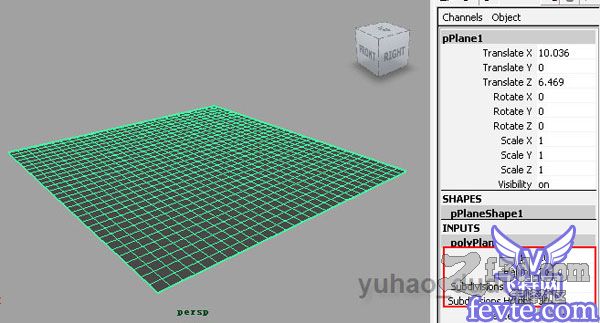

这样的话，脚印的效果就制作完了，举一反三，下面我再给大家介绍一下动力学物体在雪地上痕迹的制作，但是要注意两者不同的地方。雪地滚球效果1、准备场景。建立一个多边形Plane，这里设置其宽度Width=20 ，高度Height=20，宽度和高度的细分值都设置为30。我们将用它来作为雪地，如图。

2、选择这个平面，将它指定为SoftBody柔体。Dynamics>Soft/Rigid Bodies>Create Soft Body 在弹出的对话框中设置如下，点击创建。

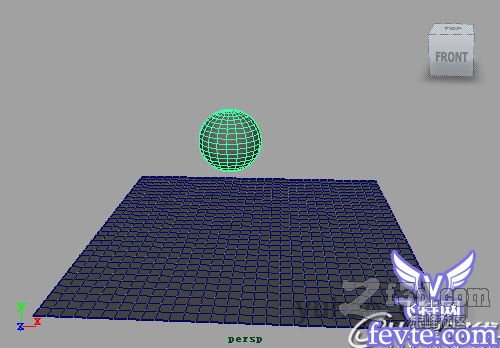

3、再创建一个多边形球体，用来当作碰撞物体。半径设为2

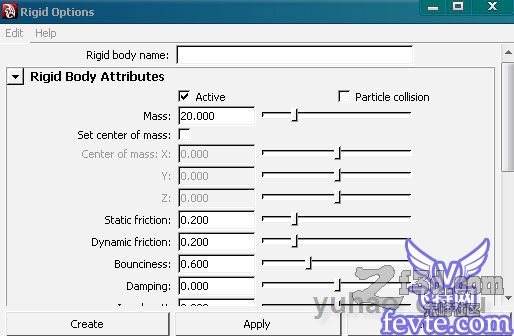

4、选择这个球体，将它指定为Active RigidBody主动刚体。Dynamics>Soft/Rigid Bodies>Create Active Rigid Body保持默认参数即可：

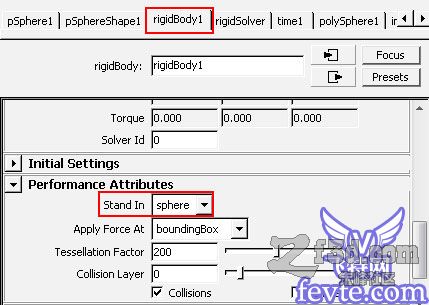

5、保持选择球体，按Ctrl+a 打开 Atrribute Editor，在RigidBody标签下Performance Attributes项的Stand In下拉菜单更改为Sphere。这样就可以加速动力学计算速度，因为我们的碰撞物体也是球体。

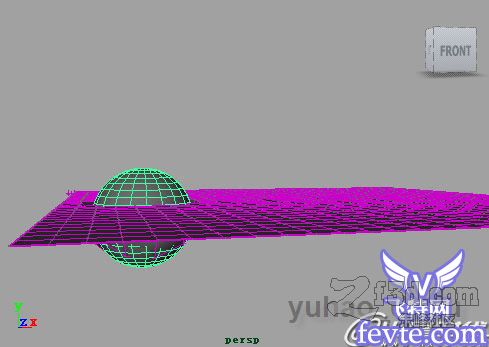

6、为球体添加重力 Dynamics>Fields>Gravity 默认参数即可。播放动画，可以看到球体开始下落了。7、但是球体和雪地之间并没有发生碰撞。现在为雪地和球体之间添加碰撞。先选择雪地，再选择球体，然后使用Dynamics>

articles>Make Collide 添加碰撞命令。这时，当球体下落时，就会和雪地之间发生碰撞了。

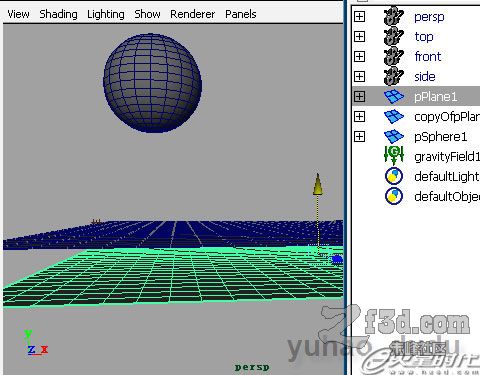

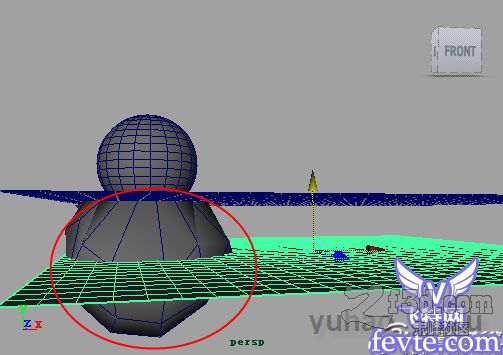

8、为了不让球体一直下落，需要给雪地指定一个厚度。在Outline中选择创建雪地时被隐藏的物体，就是开头没有copy前缀的plane物体。按Shift+h将它显示出来并向下移动一些来充当被雪覆盖的地面。

9、接下来给地面制定为被动刚体Dynamics>Soft/Rigid Bodies>Create Active Pasive Body保持默认参数即可。10、我们会发现，当球落到地上的时候，雪地的表面由于受到球体碰撞力的作用，还会一直运动，这是一个错误。下面来修正这个错误。

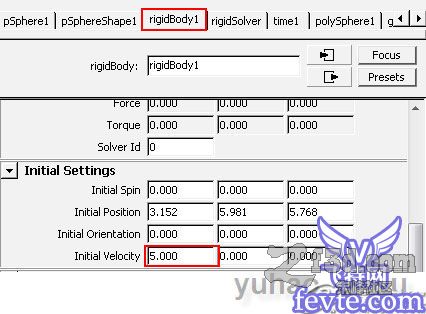

11、框选上面的雪地，在通道盒中减小Conserve的数值，到0.1左右。再执行动画。问题得到了解决。12、下面给球体一个X轴方向的出速度，让它在雪地里能过滚起来。选择球体，按Ctrl+A进入Atrribute Editor的rigidBody标签的Initail Settings项，设置Initial Velocity的x轴速度为5。

13、播放动画，效果还可以。到目前为止，用这种方法制作脚印动画基本可以满足要求了。但是如果是一个在雪地上滚动的物体，那么可能会发现它在雪地上不太容易停下来，显得很假。14、这时可以考虑打开球体刚体属性里的Particle Collision属性，并适当增大球体和地面的质量mass、初速度、阻尼Damping直到感觉效果可以。

如上，雪地滚球的动画效果就制作出来了。希望大家能以一种手段做出多种效果，那我的目的就达到了。【来源：互联网】
